バッフルへの抵抗材料の割り当て

筐体と空気部品を非表示にします(表示されている場合)。

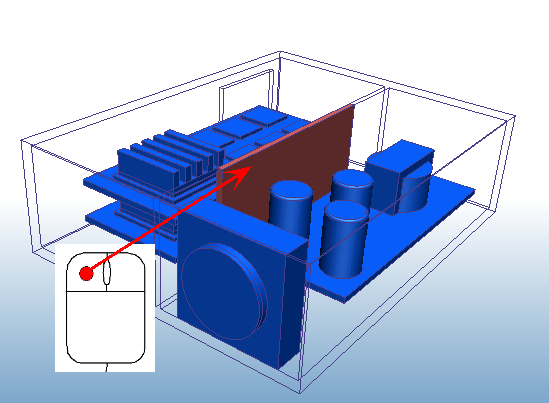

フィルターを選択する。

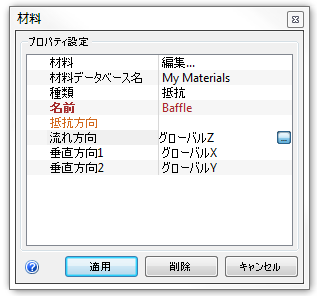

次のいずれかの方法で、材料クイック編集ダイアログを開きます。

• ツールバーで編集をクリックします：

• 材料状況依存パネルで編集をクリックします：

材料データベース名 = My Materials

[種類] = [抵抗]

[名前] = Baffle

流れ方向：...ボタンをクリック

[流れ方向]ダイアログの [Z] ボタンをクリックします。

([材料]クイック編集ダイアログで)[直行方向 1] = [グローバル X]に設定します。

[直行方向 2] = [グローバル Y]に設定します(自動的に選択されます)。

[適用]をクリックします。
