モデル評価ツールキット(MAT)に問題のあるジオメトリをインポートする
ステップ ファイルを使用して、単位やパーツ名に変更がないことを確認します。CAD ツールからソフトウェアを起動すると、結果にわずかな変化が生じることがあります。
ステップ 1: Autodesk® CFD を起動し、[新規]をクリックします。
デスクトップまたは Windows® の[スタート]メニューから Autodesk® CFD を開始します。
[開始および学習]タブから[新規]をクリックします:
ステップ 2: モデル ファイルを選択する
- [新規デザイン スタディ]ダイアログで、[参照]をクリックします。
- [ファイル マネージャ]ダイアログ ボックスで、前のページでダウンロードされたファイルの場所にナビゲートします。
- Geometry with Issues.stp を選択します。
- [開く]をクリックします

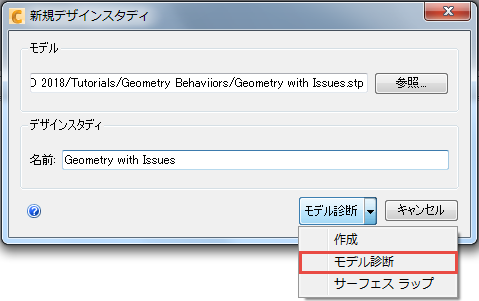

ステップ 3: デザイン スタディを作成する
新しいデザイン スタディの[名前]を入力します。 任意の名前を使用することができます。
[モデル診断]のオプションがアクティブでない場合は、ドロップダウンメニューから[モデル診断]を選択します。
モデル評価ツールキットが開いて、診断解析が実行されます。
注: モデル評価ツールキットが診断解析を完了するまで待ちます。
