PCB固体材料の割り当て

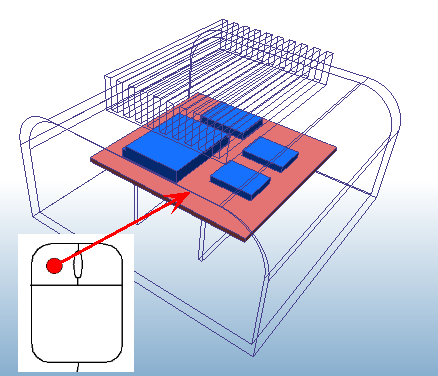

PCB部品を選択します

PCB を選択

次のいずれかの方法で、材料クイック編集ダイアログを開きます。

ツールバーからの編集

マテリアルを編集

材料クイック編集ダイアログで、[種類] = [固体]に設定します。

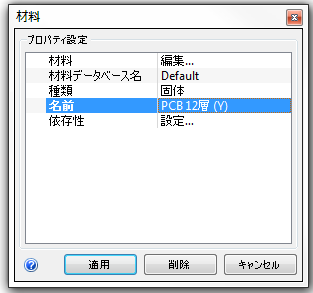

[名前] = PCB_12 層(Y)

材料名

[適用]をクリックします。

注: 適用した材料は、12 層 PCB と同等の伝導率を有する固体です。この他に、PCB 材料を作成し、PCB 材料エディタで層と金属比率を定義するという方法もあります。
