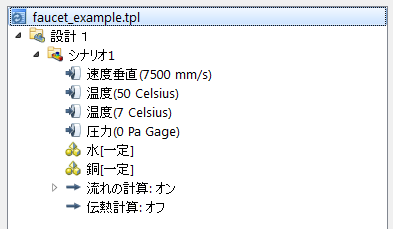

このモデルには1つの速度、2つの温度、および1つの圧力からなる境界条件が含まれます。

速度境界条件を作成するには:

Scenario 1を右クリックし、境界条件を追加...を選択します。

[種類] = [流速]

[単位] = mm/s

[流速] = 7500

[適用]をクリックします。

温度境界条件を作成するには:

Scenario 1を右クリックし、境界条件を追加...を選択します。

[種類] = [温度]

[単位] = ℃

[温度] = 50

[適用]をクリックします。

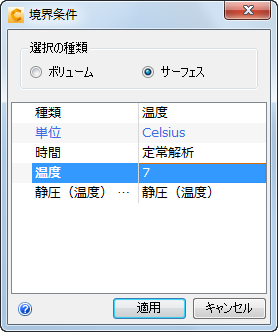

Scenario 1を右クリックし、境界条件を追加...を選択します。

[種類] = [温度]

[単位] = ℃

[温度] = 7

[適用]をクリックします。

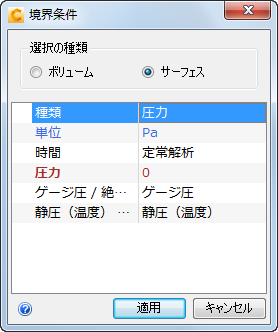

流出口圧力の境界条件を作成するには:

Scenario 1を右クリックし、境界条件を追加...を選択します。

[種類] = [圧力]

[単位] = Pa、[圧力] = 0

[適用]をクリックします。
