レイトレーシングの精度(タブ)

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。[インタラクティブ]メニューから[計算済み+シャドウ]を選択し、[静止画]メニューから[フル グローバル イルミネーション]を選択します。ツールバーでレイトレーシングをアクティブにします。[アンチエイリアス]ボタンをアクティブにしない限り、インタラクティブ レンダリング モードになります。マウスを使用しない場合は、アンチエイリアシングをアクティブにしたときに静止画モードになります。ナビゲーションを停止すると、VRED は自動的に静止画モードに切り替わり、レンダリングのスムージングを開始します。したがって、インタラクティブおよび静止画に対して複数のイルミネーション モードを定義できます。たとえば、インタラクティブなフレーム レートで移動する場合は、[計算済みのイルミネーション]モードを使用します。特定のパースからシーンを見て実際のシャドウを確認するためにナビゲーションを終了する場合は、[計算済み+シャドウ]モードを使用します。レンダリングを使用してイメージを書き出す場合は、静止画の設定を使用する必要があります。

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。[計算済みのイルミネーション]をインタラクティブのイルミネーション モードとして選択します。ツールバーでレイトレーシングをアクティブにします。ご覧のとおり、シーンの主な外観に変更はありません。[計算済みのイルミネーション]モードでは、HDR が基本照明として設定されたままです。また、アンビエント オクルージョンはシェーディングにも使用されます。これで、シーンの実際の反射と屈折が使用されます。マテリアル エディタを開き、既定の環境を[可視]に変更します。これで、シーンで使用されるスカイドーム ジオメトリに既定のマテリアルが表示されるようになります。シーングラフを開いて、スカイドーム ジオメトリを非表示にします。周囲の領域の鏡面反射光ミラーがすべて消えます。これは、レイトレーシングで周囲のジオメトリを操作する必要があることを示しています。周囲のジオメトリを操作する場合、インタラクティブなフィードバックは表示されません。オブジェクトのトランスフォーム中に、鏡面反射光ミラーでインタラクティブな更新を確認できます。[計算済みのイルミネーション]は、VRED 内で最速のレイトレーシング イルミネーション モードです。

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。インタラクティブのイルミネーション モードとして[計算済み+]を選択します。ツールバーでレイトレーシングをアクティブにします。[計算済み+シャドウ]モードでは、HDR が基本照明のままです。また、実際のミラーリングと反射がシーンから使用されます。用意されたアンビエント オクルージョンは使用されません。実際のシャドウは、HDR マテリアルに基づいて計算されます。マテリアル エディタを開き、既定の環境を選択して[可視]に切り替えます。シーン内の HDR の反射とシャドウを確認するには、周囲のジオメトリが必要です。別の周囲のファイルを含めることができるようになりました。これで、投影の変更が表示されます。シャドウ マテリアルを Z 軸を中心に回転させ、syncope でシャドウの方向がどのように変化するかを確認します。もちろん、シャドウはすべてのジオメトリに対して新しくインタラクティブに計算されています。レンダリング時間を最小限に抑えながら優れた結果を得るには、[計算済みのイルミネーション+シャドウ]モードを使用します。

ビデオ キャプション: クイック アクセス バーから[レンダリング設定]を開きます。レンダリング モードとして、[計算済み+IBL]を選択します。レイトレーシングをアクティブにします。HDR は照明の既定値ではありません。環境を非表示にすると、レンダー ビューが黒く表示されます。シーンの実際のシャドウが計算されます。さらに、反射と屈折の計算が続けられます。[計算済み+IBL]はさらに、光沢反射を決定してそれぞれを表示する機能も提供します。クイック アクセス バーからマテリアル エディタを開き、新しいプラスチック マテリアルを作成します。カラーを黒に変更し、粗さを 0.01 に設定します。ジオメトリにマテリアルを適用します。ジオメトリを作成し、ジオメトリの上に配置します。光沢反射が計算されていることがわかります。レンダリング モードを[計算済み+シャドウ]に切り替えます。ご覧のとおり、[計算済み+シャドウ]モードでは、光沢反射は生成されません。

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。[インタラクティブ]メニューから[フル グローバル イルミネーション]モードを選択します。ツールバーでレイトレーシングをアクティブにします。[フル グローバル イルミネーション]モードでは、シーン全体が計算されます。ここでは、スペキュラ反射、光沢反射、屈折、直接投影、および間接照明を見つけることができます。マテリアル エディタを開き、既定の環境を選択して[可視]に切り替えます。ここで周囲のジオメトリを非表示にすると、シーンには基本照明はありません。最高品質の結果を得るには、[フル グローバル イルミネーション]を使用します。

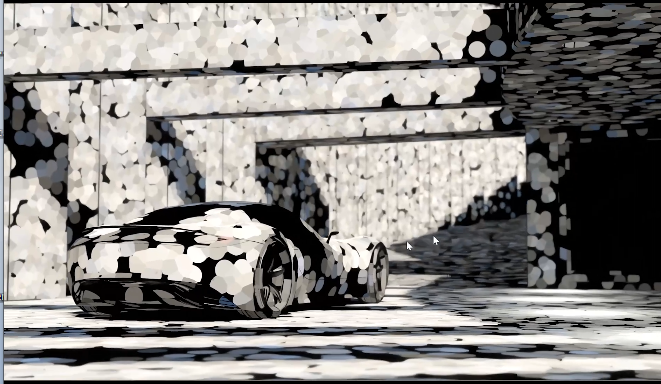

ビデオ キャプション: 以下では、フォトン トレーシングのデモンストレーション用に、特別な環境として立方体を作成します。メニュー バーの[シーン]メニューを開き、[ジオメトリを作成]を使用してボックスを作成します。必要に応じて、オブジェクトの周囲のスペースを使用してボックスを配置します。クイック アクセス バーから[レンダリング設定]を開き、[レイトレーシングの精度]の[イルミネーション モード]セクションで、[インタラクティブ]および[静止画]に対して[フル グローバル イルミネーション]を選択します。オブジェクトがどの光源からも照らされていないため、レンダー ビューは黒く表示されます。メイン メニュー バーで、[シーン]からライト エディタを呼び出します。右マウス ボタンを使用して、[ライト エディタ]コンテキスト メニューを開き、新しい光源を作成します。[エリア ライト]セクションの[形状]で、ライトのタイプを[球ライト]にします。ライトの強度を 10 に増やし、クイック アクセス バーから呼び出すことができるトランスフォーム パラメータを使用して光源をスケールします。光源を配置します。[レンダリング設定]を開き、[フォトン トレーシング]セクションを選択します。[モード]で、[間接のみ]を選択してフォトン トレーシングを有効にします。シーンの間接光は、フォトンによってのみ表示されます。これを示すために、[モード]を[フル グローバル イルミネーション]から[計算済み+IBL]に切り替えます。ご覧のとおり、間接光の違いは、放出されるフォトンのみです。フル GI では、さらに光沢反射が追加されます。実際には、フォトンが到達する場所でのみ間接光が使用されます。シーン全体を照らすためには、フォトンの数と半径のバランスを取ることが重要です。実際の最適なケースは、無限に小さい半径を持つ無限の量のフォトンです。これは不可能であるため、満足できる結果を得るには、数や半径などの値を使用して予測を行います。[フォトンの半径]を使用すると、単一のフォトンの半径を制御できます。[アンチエイリアス]をアクティブにします。ノイズのないイメージが生成されていないことを確認できます。これは、数と半径の間のバランスがまだ見つからないことを示しています。フォトンの半径と数をそれぞれ変更します。数を増やして半径をスケールすることで、フォトンによって暗い領域をより多くカバーでき、ノイズが減りました。[フォトン半径の自動化を使用]を有効にすると、イメージに暗い領域が表示されなくなります。ここでは、フォトンの数によっては、結果が不正確になる場合があります。

ビデオ キャプション: クイック アクセス バーでシーングラフを開き、右マウス ボタン メニューを使用して[シーングラフ]メニューを表示します。マテリアル グループを作成します。ドラッグ アンド ドロップでジオメトリに従属させます。必要に応じて、マテリアル エディタを開き、新しいガラス マテリアルを作成します。マテリアルの外部の透明度を青みがかった色調に変更します。屈折率として 1.2 の値を設定し、[ソリッド シャドウ]をアクティブにします。マテリアルをドラッグ アンド ドロップしてマテリアル グループに割り当てます。別のマテリアルを作成します。今度は、プラスチック マテリアルを選択します。[拡散光色]を暗い色調に変更し、[粗さ]の値を 2 に設定します。マテリアルをフロア プレーンに割り当てます。マテリアル エディタで環境 HDR を選択し、[カラー補正]セクションで露出値を 0 に設定してシーン内の HDR ライティングを非アクティブにします。これは、シーン内でコースティクスを表示するためのデモ用に行います。必要に応じて、[シーン]メニューのライト エディタを呼び出します。[有効]を選択して、事前に設定した光源をアクティブにします。新しい光源を生成するには、ライト エディタでプラス記号を選択し、ライトのタイプを選択します。クイック アクセス バーから[レンダリング設定]を開き、[レイトレーシングの精度]タブで[イルミネーション モード]を開いて設定を確認します。コースティクスを表示するには、レンダリング モードとして[フル グローバル イルミネーション]が必要です。[フォトン トレーシング]セクションを展開し、[モード]で[コースティクス+間接]を選択してコースティクスを使用するフォトン トレーシングをアクティブにします。[インタラクティブな数]を使用して、放出されるフォトンの数を設定できます。このパラメータは、インタラクティブ レンダリングを参照します。この値を 500,000 に変更して、この多数のフォトンを放射します。ジオメトリを移動して、作成したコースティクスをフロア プレーンで認識できるようにします。作成されるコースティクスの表示を増やすために、必要に応じてフォトンの数を増やします。パフォーマンス上の理由から、フォトンの数が再び減らされます。シーングラフを使用して光源を選択し、レンダー ビューで必要に応じて移動します。光源を移動してコースティクスを変更すると、その変更がインタラクティブに表示されます。光源の強度を上げます。[レンダリング設定]を開いて、[インタラクティブ]と[静止画]のフォトン数を 100 万に増やします。[静止画の数]は、イメージの計算プロセスで使用されるフォトンの量を定義します。アンチエイリアシングをアクティブにします。

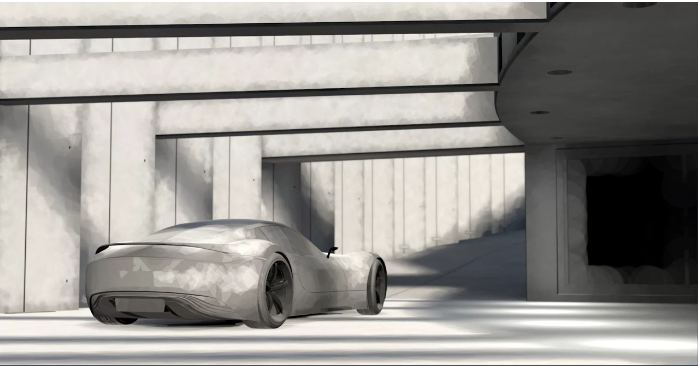

ビデオ キャプション: ここでは、空間環境として機能する立方体が事前に作成されています。メイン メニュー バーで、[シーン]から[ライトエディタ]を開きます。必要に応じて、使用可能な光源をアクティブにします。[レンダリング設定]で、レンダリング モードを[フル グローバル イルミネーション]に変更します。[フォトン トレーシング]セクションを開き、[間接のみ]を選択してフォトン トレーシングをアクティブにします。フォトン トレーシングの詳細については、「フォトン トレーシングのチュートリアル」を参照してください。フォトンの数を 500,000 に設定します。通常、シーンを照らすには多数のフォトンが必要になります。カラー値やフォトンの影響によって、イメージにノイズが発生する可能性があります。この問題を解決するために、ファイナル ギャザーが追加されました。ファイナル ギャザーの精度を 1 ～ 4 の値に設定して、ファイナル ギャザーをアクティブにします。ファイナル ギャザーは、8 番目のフォトンごとに放射照度フォトンを作成します。放射によって、隣接するフォトンの情報が収集され、ファイナル ギャザー マップに格納されます。[ファイナル ギャザーの半径]は、放射照度フォトンから情報を収集する際の半径を定義します。

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。[インタラクティブ]メニューと[静止画]メニューから[計算済み+シャドウ]を選択します。ツールバーでレイトレーシングをアクティブにします。[光源のサンプリング品質]セクションを開きます。[インタラクティブ品質]を最大 2 に上げます。インタラクティブ ウィンドウにノイズの少ない結果がすぐに表示されます。ツールバーの[統計]をアクティブにします。インタラクティブのサンプルが増えるため、使用のトレードオフの精度が向上します。精度 1 に戻り、現在の FPS (フレーム/秒)の違いを比較します。したがって、パフォーマンスを重視するか、精度を重視するかを決めることができます。

ビデオ キャプション: [レンダリング設定]を開き、[レイトレーシングの精度]タブを選択します。[計算済みのイルミネーション]のモードをインタラクティブ モードと静止画モードから選択します。ツールバーでレイトレーシングをアクティブにします。マテリアル エディタを開きます。レンダリング ウィンドウでタイヤ ジオメトリを選択して、マテリアルのプロパティを表示します。[レイトレーシング]セクションを開きます。インタラクティブ モードと静止画モードの両方に対して、[イルミネーション モードのオーバーライド]機能をアクティブにして、[計算済み+IBL]を選択します。これで、シーンは[計算済みのイルミネーション]で計算され、タイヤ マテリアルは[計算済み+IBL]で計算されます。つまり、光沢のある反射と正しいシャドウがタイヤに表示されます。[シャドウ マテリアル]を選択します。[レイトレーシング]セクションを開きます。インタラクティブ モードと静止画モードの両方に対して、[イルミネーション モードのオーバーライド]機能をアクティブにして、[計算済み+シャドウ]を選択します。現在、シャドウは常に[計算済み+シャドウ]モードで計算されます。[シャドウ サンプリング品質をオーバーライド]機能をアクティブにして、インタラクティブな品質と静止画の品質の設定値として 2 を選択します。これで、シャドウの計算品質が上がります。いくつかのレンダリング モードと設定を試して、最適な品質とパフォーマンスを実現します。
