도면층 특성 관리자
도면층 특성 관리자를 사용하면 도면층을 구성, 정렬 및 그룹화할 수 있을 뿐만 아니라 도면층 표준, 도면층 키 스타일, 도면층 필터, 도면층 재지정 및 저장된 도면층 상태로 작업할 수 있습니다.
도면층 특성 관리자에서 도면층과 관련된 모든 작업을 수행할 수 있습니다.
- 도면층 작성, 이름바꾸기 및 삭제
- 도면층 특성 설정 및 변경
- 현재 도면층으로 만들기
- 도면층 표준 및 도면층 키 스타일로 작업
- 도면층 그룹 및 도면층 필터 작성
- 도면층 뷰포트에 대한 도면층 재지정 작성
- 도면의 새 도면층 및 해당 외부 참조에 대한 알림 메시지 받기
- 도면층 상태 저장 및 복원
도면층 특성 관리자를 표시하면 현재 도면의 모든 도면층이 모두 도면층 그룹에 표시됩니다. 도면에 연결된 외부 참조 파일이 있는 경우 도면층은 참조되는 도면에 나열되는 별도의 도면층 그룹에 나열됩니다.
도면층 필터
도면층 필터를 작성하여 대형 도면층 세트를 관리할 수 있습니다. 도면층 특성 관리자를 사용하면 그룹 필터, 특성 필터 및 도면층 표준 필터의 세 가지 유형의 도면층 필터를 작성할 수 있습니다. 특성 필터는 가시성 또는 색상과 같은 도면층 특성 및 상태를 기반으로 도면층을 그룹화합니다. 그룹 필터는 그룹에 배치한 모든 도면층을 포함합니다. 표준 필터는 지정된 도면층 표준 범주와 연관된 도면층을 포함합니다.

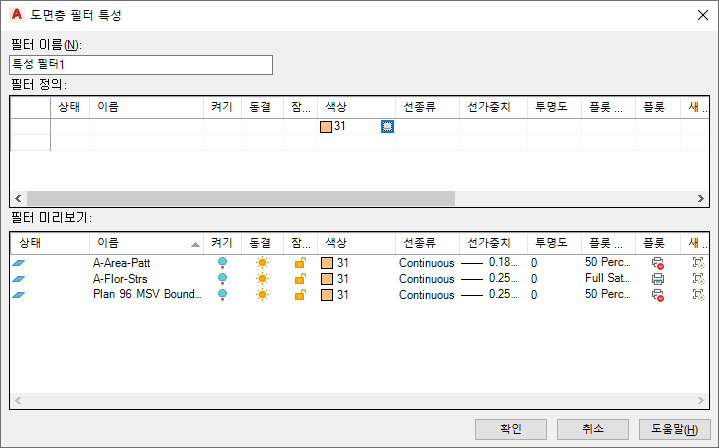

도면층 특성 필터 작성
도면층 상태
도면의 현재 도면층 설정을 도면층 상태로 저장한 다음 나중에 이 구성을 복원할 수 있습니다. 도면을 완성할 때 또는 플롯 작업을 수행할 때 여러 단계의 모든 도면층에 대해 특정 설정을 다시 사용해야 할 경우 도면층 상태를 저장하는 것이 편리합니다.
도면층 설정은 켜짐 또는 잠김과 같은 도면층 상태와 색상 또는 선종류와 같은 도면층 특성을 포함합니다. 저장된 도면층 상태에서 나중에 복원할 도면층 상태 및 도면층 특성을 선택할 수 있습니다. 예를 들어 도면에 있는 도면층의 다른 설정은 모두 무시하고 동결/동결 해제 설정만 복원하도록 선택할 수 있습니다. 명명된 도면층 상태를 복원하는 경우 각 도면층의 동결 또는 동결 해제 여부를 제외하고 모든 설정이 현재 설정된 상태로 유지됩니다.
저장된 도면층 상태 복원
뷰포트 도면층 재지정
이제 개별 배치 뷰포트에서 도면층에 색상, 선종류, 선가중치 및 플롯 스타일에 대한 재지정을 적용할 수 있습니다. 이 방법을 사용하면 ByLayer 또는 ByBlock 특성을 변경하지 않고 개별 뷰포트에서 서로 다른 특성 설정을 갖는 객체를 효율적으로 표시할 수 있습니다. 도면층 특성 재지정은 도면층의 전역 특성을 변경하지 않기 때문에, 도면층 설정이 서로 다른 외부 참조를 사용하거나 중복 형상을 작성하지 않고도 다양한 뷰포트에서 객체를 서로 다르게 표시할 수 있습니다. 도면층 특성 관리자를 배치 탭에서 액세스하는 경우 뷰포트 특정 도면층 특성 재지정을 위해 VP 색상, VP 선가중치, VP 선종류 및 VP 플롯 스타일과 같은 4개의 열이 추가로 표시됩니다.

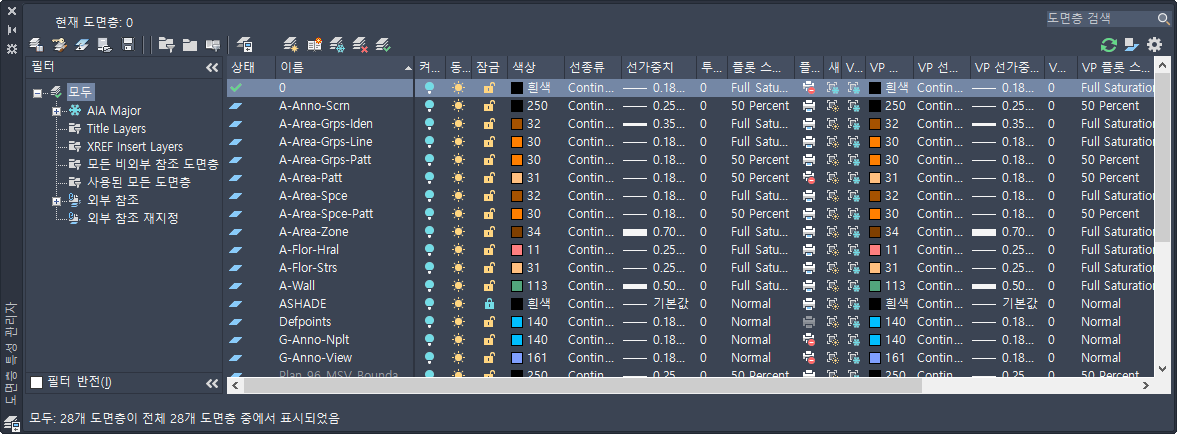

뷰포트에 대한 도면층 특성 재지정
새 도면층 알림
도면층 상태 플로팅, 저장 또는 복원과 같은 특정 작업을 수행하기 전에 첨부된 외부 참조 중 하나 또는 현재 도면에 새 도면층이 추가될 경우 알림 메시지를 받을 수 있습니다. 이 방법을 사용하면 새 도면층의 추가로 인해 플로팅 객체가 도면에 추가되는 것과 같은 잠재적인 문제를 방지할 수 있습니다. 새 도면층에 대해 도면을 계산하는 시기를 조정할 수 있습니다(해당하는 경우). 도면층 리스트를 검사하여 새 도면층에 대한 알림 메시지를 표시할 소프트웨어를 트리거하는 명령(예: 저장 또는 플롯)을 지정할 수 있습니다. 첨부된 외부 참조에 추가된 새 도면층으로 제한되거나 현재 도면과 첨부된 외부 참조에 있는 도면층을 포함할 수 있습니다.
도면층 표준
도면층 표준은 도면에서 도면층 명명 규칙을 결정합니다. 도면층 표준에는 도면에서 도면층 이름의 구조를 결정하는 규칙 세트가 들어 있습니다. 소프트웨어를 설치하는 경우 사용할 수 있는 여러 도면층 표준 중에서 선택할 수 있습니다. 필요한 경우 나중에 각 도면층 표준을 변경하거나 편집할 수 있습니다.

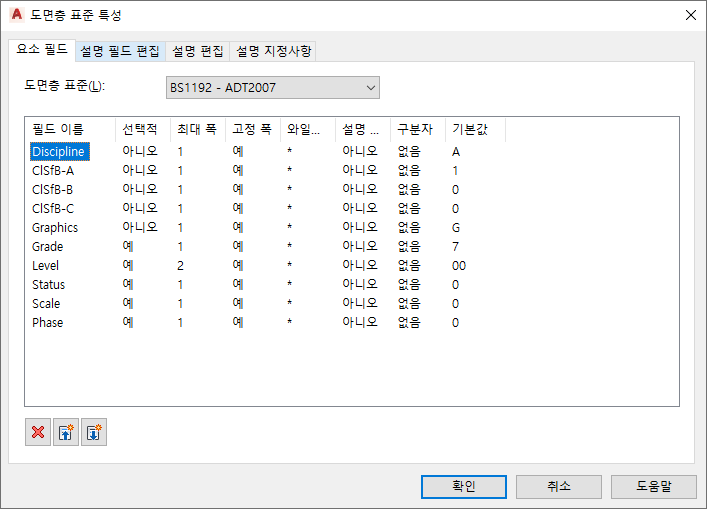

도면층 표준 정의
도면층 키 및 도면층 키 스타일
각 도면층 표준에는 해당 도면층 키 스타일이 있습니다. 도면층 키 스타일에서 도면층 키는 객체를 도면층 표준에 맞는 이름으로 미리 정의된 도면층에 지정합니다. 객체를 추가하는 경우 객체는 현재 도면층 키 스타일에서 객체에 지정된 도면층에 자동으로 그려집니다. 이 과정을 도면층 키 작업이라고 합니다.

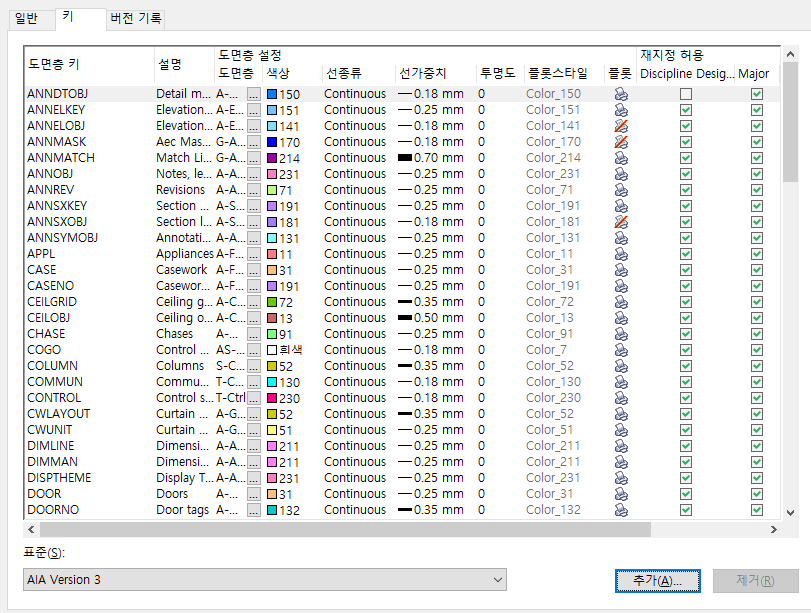

도면층 키 스타일 보기
도면층 키 스타일 내에서 도면층 키 재지정을 사용하여 도면층 이름 구조의 어느 부분이든지 변경할 수 있습니다. 도면층 키 스타일의 모든 도면층 키에 대해 도면층 이름을 재지정하거나 개별 도면층 키 스타일을 재지정할 수 있습니다.
