45도 디딤단으로 L자형 계단을 작성하려면

다음 과정에 따라 돌음단으로 45도 회전된 L자형 계단을 추가하십시오.

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다..

   현재 도면이 트리 뷰에 확장된 상태로 스타일 관리자가 표시됩니다.

2. 건축 객체를 확장한 후 돌음계단 스타일을 확장합니다.
3. 마우스 오른쪽 버튼을 클릭하고, 새로 만들기를 선택한 후 단일 점 -2 디딤단를 스타일 이름으로 입력합니다.
4. 설정 탭에서, 라이저 선 사용이 선택되어 있지 않음을 확인합니다.
5. 돌음단 유형에서 단일점을 선택합니다.
6. 돌음단 회전 조정을 선택하고 회전 시 나선식 계단 개수에 2를 입력합니다.
7. 확인을 클릭합니다.
8. 사용할 도구 팔레트를 열고 계단 도구를 선택합니다.

   필요한 경우 이동하여 사용할 도구를 표시합니다.

   주: 또는 홈 탭작성 패널계단 드롭다운계단을 클릭합니다.
9. 특성 팔레트에서 설계 탭을 클릭하고 기본을 확장한 후 일반을 확장합니다.
10. 쉐이프에 대해 다중 계단참을 선택합니다.
11. 회전 유형에 대해 1/4 회전을 선택합니다.
12. 돌음단 스타일에 대해 단일 점 - 2 디딤단을 선택합니다.
13. 치수를 확장합니다.
14. 계단 길이에 대해 디딤단 길이를 선택합니다.
    주: 계단 스타일은 계단참 아래 라이저 및 디딤단이 설정되지 않도록 계단참 확장을 켠 경우 계단이 계단의 끝 주위에 정확히 피벗되지 않습니다.

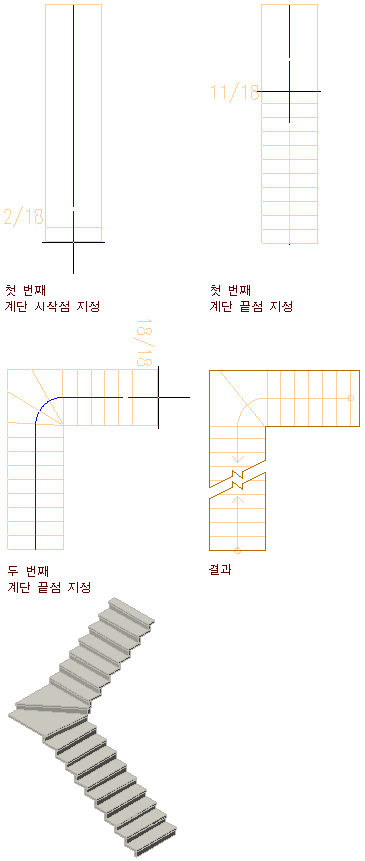

15. 90도로 한 번 회전하는 계단을 그린 후 Enter 키를 누릅니다.


    45도 디딤단으로 L자형 계단 작성

16. 계단을 선택하고 명령행에 winderturnadjust를 입력한 후 Enter 키를 누릅니다.
    주: winderturnadjust 명령은 단일점 돌음단 스타일을 사용하는 계단에 대한 회전 영역에서 디딤단의 수를 변경합니다. 디딤단의 기본 수는 돌음계단 스타일의 설정 탭에 지정됩니다. winderturnadjust 명령을 실행하는 동안 명령행에서 디딤단의 양을 변경할 수 있습니다.

회전 영역에서 디딤단의 수를 변경할 때 구성 선은 디딤단의 길이가 계단을 따라 일정해야 하므로 계단을 가로질러 위치를 변경합니다. 돌음단 디딤단을 변경하면 폭이 변경되어 선이 이동합니다. 구성 선은 그립으로 편집될 수 있습니다. 구성 선을 이동하는 경우 돌음단 디딤단이 영향을 받습니다.
