계단은 수직 계산에 디딤단과 라이저를 사용하는 AEC 객체입니다. 또한 계단은 난간 객체와 상호 작용합니다. 계단의 스타일, 계단참의 쉐이프, 디딤단 유형 및 계단의 높이와 폭을 조정할 수 있습니다.
계단 쉐이프
현대 건물에서는 직사각형 모양의 계단을 많이 사용하지만 일부 경우에는 계단 모서리가 평행하지 않거나 곡선일 수도 있습니다. 또한 계단참이 직사각형이 아닐 수도 있습니다. 계단을 사용하여 원하는 대부분의 계단 및 계단참 모서리의 프로파일을 만들 수 있습니다. 또한 난간 및 계단옆판을 계단에 부착하고 계단 및 계단참 모서리를 따를 수 있습니다. 라인워크 또는 프로파일에서 사용자 계단을 작성하여 다른 조건을 모델링할 수도 있습니다.
계단참 및 회전
계단은 디딤단 길이에 기초한 총 길이를 필요로 하는 지정된 전체 높이에 작성됩니다. 그 길이 내에서 계단참 또는 회전을 배치할 수 있습니다. 계단실을 작성하면 마치 계단실이 직선인 것처럼 계단의 폭과 길이를 나타내는 직사각형 상자가 표시됩니다. 계단의 쉐이프에 따라 점을 연속적으로 선택하면 계단참 및 회전이 작성됩니다.
계단의 재료
AutoCAD Architecture 2024 툴셋에서는 계단에 재료를 지정할 수 있습니다. 해당 재료는 사실적 비주얼 스타일에 표시되거나 렌더되는 경우 표시됩니다. 재료는 라이저, 단비 및 디딤단과 같은 계단의 물리적 구성요소에 대한 특정 설정을 가지고 있습니다.

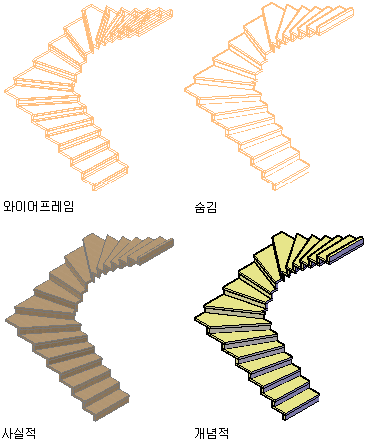

여러 비주얼 스타일로 계단 보기
AutoCAD Architecture 2024 툴셋는 공통 설계를 위해 계단 구성요소에 대한 설정이 포함된, 미리 정의된 여러 재료를 제공합니다. 미리 정의된 재료를 사용하거나 사용자 자신만의 설계를 위해 수정할 수 있습니다. 자체 재료를 작성할 수도 있습니다. 소프트웨어와 함께 제공된 객체 스타일에는 이미 지정된 적합한 재료가 있습니다.
