IFC 파일을 가져올 경우 IFC 프로젝트 구조의 각 부분에 해당하는 도면 파일이 작성됩니다. 이 파일은 전체 IFC 파일을 나타내는 주 호스트 파일에 함께 외부 참조됩니다. 또한 가져오기 프로세스에서는 객체 및 지리적 위치 정보가 포함된 LOG 파일을 작성합니다. 가져온 IFC 파일과 같은 위치에 저장됩니다. IFC 파일은 AutoCAD Architecture 2024 툴셋 프로젝트에 가져오거나 독립 실행형 도면으로 가져올 수 있습니다.
IFC 파일을 가져온 후 객체를 표시하기 위해 일부 객체의 화면표시 구성요소(예: 공간 표면)를 켜야 할 수 있습니다.

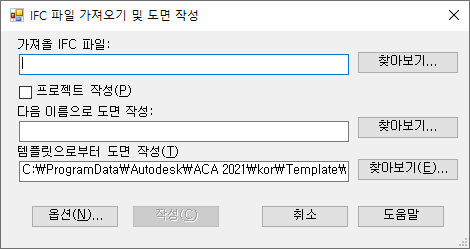

IFC 파일을 가져오는 경우 IFC 파일에서 작성되는 도면의 이름을 지정합니다. 이 도면은 외부 참조만 포함합니다. 예를 들어 IFC 파일을 가져와서 이름을 Small Office Building으로 지정하면 IFC 파일에 포함된 프로젝트 구조의 각 부분에 해당하는 모든 외부 참조를 포함하는 Small Office Building.dwg라는 DWG 파일이 작성됩니다. 가져오기 프로세스 동안 다음이 수행됩니다.
- IFC 파일에 필드 정보가 있는 경우 해당 정보를 사용하여 대지 도면이 작성됩니다. IfcSite 파일에 이름이 지정되어 있지 않으면 –Site가 추가된 대지 도면 파일이 작성됩니다. IFC 파일에 fcSite 이름이 지정되어 있는 경우 Site.dwg 이름으로 기본 도면이 작성됩니다. IfcSite 파일에 대지의 위도 및 경도가 포함된 경우 지리적 위치를 기본적으로 가져옵니다. (여러 외부 참조가 있는 도면의 지리적 정보는 해당 호스트 도면으로 결정됩니다.) 지리적 위치 대화상자에서 이 정보를 확인할 수 있습니다.
- 가져오기 프로세스는 프로젝트나 도면 파일에 이름을 적용합니다.
IFC 파일을 가져오는 형식… 할 일... AutoCAD Architecture 2024 툴셋 프로젝트 IfcBuilding 이름이 프로젝트 이름과 함께 사용됩니다. (참고) 주: AutoCAD Architecture 2024 툴셋에서는 IFC로 내보내기 대화상자에서 지정한 프로젝트 이름으로 IfcBuilding을 사용합니다. 이는 AutoCAD Architecture 2024 툴셋에서 생성된 IFC 파일을 가져올 경우 뚜렷이 나타납니다.독립 실행형 도면 도면이 원래 프로젝트 이름이 추가된 이름으로 작성됩니다. Small Office Building 예제를 사용하면 IFC 파일에서 IfcBuilding 이름이 Commercial Project이었으므로 도면 이름은 Small Office Building-Commercial Project.dwg가 됩니다. - IFC 파일에 포함된 각 IfcBuildingStorey에 대해 도면이 작성됩니다. 파일은 도면 이름에 IfcStorey 이름을 추가한 이름으로 작성됩니다. 이러한 파일은 프로젝트 파일에 참조됩니다.
- 파일에서 색상이 0, 0, 0 또는 255, 255, 255로 지정된 객체는 기본적으로 ACI(AutoCAD 색상 색인) 7이 할당되어 표시됩니다.
