다음 과정에 따라 하나 이상의 닫힌 폴리선에서 마스크 블록 참조를 작성하십시오. 둘 이상의 폴리선을 사용하여 마스크 블록을 작성할 경우 해당 폴리선은 완전히 내부 또는 외부에 위치하여 서로 겹치거나 접할 수 없어야 합니다. 내부에 있는 폴리선은 마스크 블록 작성 시 구멍이 되는 빈 영역으로 지정할 수 있습니다.
- 폴리선을 선택하고 마우스 오른쪽 버튼을 클릭한 후 변환 대상

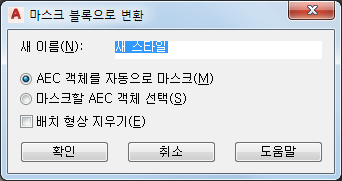

마스크 블록을 클릭합니다. 마스크 블록으로 변환 워크시트가 표시됩니다.
- 새 마스크 블록의 이름을 입력합니다.
- 변환할 폴리선과 겹치는 기존 AEC 객체를 마스크하지 않으려면 AEC 객체를 자동으로 마스크를 해제하십시오.
- 새 마스크 블록으로 마스크할 기존 AEC 객체를 선택하려면 마스크할 AEC 객체 선택을 선택해야 합니다.
- 배치 형상 지우기를 선택하여 원래 폴리선을 지운 다음 확인을 클릭합니다.
- 필요한 경우 특성 팔레트에서 마스크 블록의 특성을 편집합니다.
