2D 입면에서 그립을 사용하여 라인워크를 편집하려면

다음 과정에 따라 2D 입면에서 라인워크를 편집하십시오. 선택된 라인워크를 사용자가 생성하는 모든 입면의 화면표시를 결정하는 고정된 화면표시 구성요소에 지정하거나 또는 정의한 화면표시 구성요소에 라인워크를 지정할 수 있습니다. 라인워크를 화면표시 구성요소에 지정한 후 화면표시 특성(가시성, 색상, 도면층, 선가중치, 선종류 및 선종류 축척)을 변경하여 선의 화면표시를 변경할 수 있습니다.

1. 입면을 선택합니다.

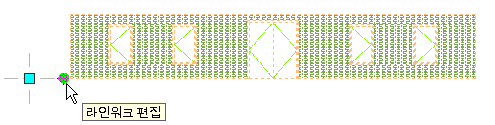

2. 라인워크 그립 편집을 선택합니다.


   내부 편집 탭을 엽니다.

3. 내부 편집 탭프로파일 패널확대를 클릭하여 입면을 줌합니다.
4. 편집할 라인워크를 선택합니다.
5. 내부 편집 탭프로파일 패널구성요소 수정을 클릭합니다.

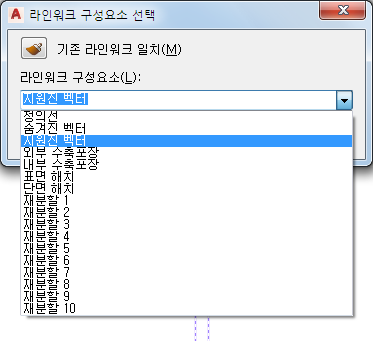

6. 선을 넣으려는 구성요소를 선택합니다. 예를 들어, 선을 보이지 않게 만들려면 라인워크 구성요소에 대한 백터 지움을 선택합니다.


   또한 (기존 라인워크 일치)를 클릭하고 화면표시 구성요소를 일치시킬 입면에서 라인워크를 선택할 수 있습니다.

7. 확인을 클릭합니다.
8. 라인워크 편집 프로세스를 마치려면 내부 편집 탭편집 패널마침을 클릭하여 모든 변경사항을 저장하거나 내부 편집 탭편집 패널취소를 클릭하여 라인워크의 모든 변경사항을 취소하고 내부 편집 모드를 종료합니다.
