다음 과정에 따라 새 도면이나 기존 도면에 도면 단위를 지정하십시오.
도면 단위를 변경할 경우 도면의 기존 객체를 새 단위로 축척할 것인지 아니면 원래 크기를 유지할 것인지 지정할 수 있습니다. 또한 다른 단위를 사용하는 도면에서 삽입한 객체를 현재 도면의 단위로 축척할 것인지, 해당 원본 크기로 유지할 것인지를 지정할 수 있습니다.
선형, 각도, 면적 및 체적 단위에 대한 정밀도와 단위 유형을 지정할 수 있습니다. 정밀도 값은 인터페이스에 표시되는 소수부 자리수만 지정합니다. 소프트웨어에서 계산에 사용되는 소수부 자리수를 결정하지 않습니다.
도면 단위를 변경하면 면적 및 체적 아래의 기본 옵션이 새 도면 단위에 맞게 변경됩니다. 축척 탭의 도면 축척 옵션도 새 도면 단위에 맞게 변경됩니다.

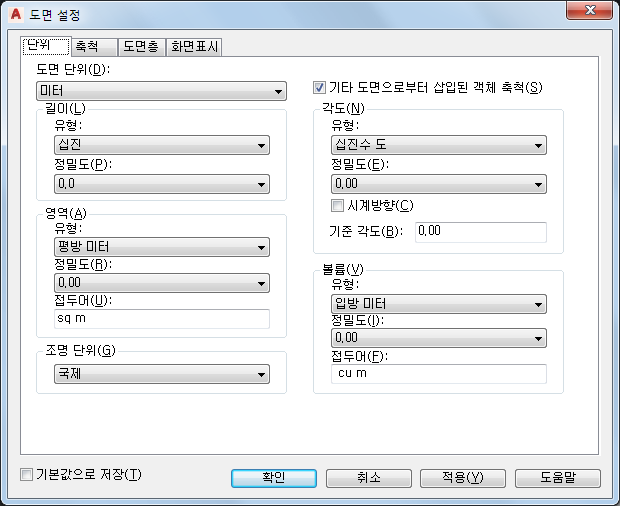

을 클릭합니다. - 단위 탭을 클릭합니다.
현재 도면에 대해 기본 단위 옵션 지정
- 도면 단위에서 원하는 단위를 선택합니다.
다양한 영국식 및 미터법 단위를 사용할 수 있습니다. 선택한 단위가 도면의 각 단위가 표현하는 측정 단위가 됩니다. 예를 들어, 인치를 선택한 경우, 각각의 도면 단위는 1인치에 해당됩니다.
- 다른 도면 단위가 있는 도면에서 현재 도면에 삽입한 객체를 축척하려면 기타 도면으로부터 삽입된 객체 축척을 선택합니다.
축척을 사용하지 않고 원래 크기로 객체를 삽입하려면 이 옵션 선택을 해제합니다. 예를 들어 1인치 긴 항목이 도면 세트에 밀리미터로 삽입된 경우 이 설정이 사용 가능하면 항목의 길이를 25.4mm로 축척합니다. 이 설정을 사용하지 않으면 한 단위 길이로 유지됩니다. 이 경우 1인치가 아닌 1밀리미터입니다.
- 길이에서 단위 유형 및 원하는 정밀도를 선택합니다.
- 각도에서 각도 유형 및 원하는 정밀도를 선택합니다.
시계 반대 방향 대신 시계 방향으로 각도를 측정하려면 시계 방향을 선택합니다.
- 기준 각도에서 기본값 0 각도 방향에 대한 값을 입력합니다. 기본값은 0도(동쪽)이며 시계 반대 방향입니다.
가져온 조사 도면은 데이터 방향을 제대로 지정하기 위해서는 기준 각도를 변경해야 한다는 제도 지침을 포함합니다.
다음 값이 해당 방향과 일치합니다.값 방향 0 동쪽 90 북쪽 180 서쪽 270 남쪽 - 면적에서 면적 유형과 정밀도를 선택합니다.
사용자가 지정하는 도면 단위에 대하여 표시된 기본 접미어를 사용하지 않으려면 새 접미어를 입력합니다.
- 체적에서 단위 유형과 정밀도를 선택합니다.
사용자가 지정하는 도면 단위에 대하여 표시된 기본 접미어를 사용하지 않으려면 새 접미어를 입력합니다.
- 조명 단위에서 조면 단위 유형을 선택합니다.
- 단위 설정을 저장합니다.
원하는 작업... 할 일... 처음부터 작성한 도면 또는 도면 설정 정보를 포함하지 않는 템플릿으로 작성한 새 도면에 대해 단위 설정을 기본 설정으로 저장 기본값으로 저장을 선택합니다. 축척 및 도면층 탭 설정도 기본 설정으로 저장됩니다. 현재 도면에 대한 단위 설정만 저장 기본값으로 저장을 선택 해제하고 적용을 클릭합니다. 주: 기본값으로 저장 옵션을 사용하여 단위 유형당 하나의 기본 도면 단위 세트를 저장할 수 있습니다. 영국식 도면 단위 기본값 세트를 정의하고 기본값으로 저장을 클릭합니다. 그런 다음 미터법 기본 단위 세트를 정의하고 기본값으로 저장을 다시 클릭합니다. 템플릿 없이 영국식 단위로 도면을 시작하면 영국식 기본 설정이 사용됩니다. 템플릿 없이 미터법 단위로 도면을 시작하면 미터법 기본 설정이 사용됩니다. 템플릿을 사용하여 새 도면을 시작하면 저장된 기본 설정에 관계없이 그 템플릿 파일에 저장된 설정이 사용됩니다. - 확인을 클릭합니다.
현재 도면의 기존 객체를 새 단위로 축척할지 지정하라는 메시지가 나타납니다.
- 기존 모형 공간 및 도면 공간 객체의 축척을 지정합니다.
원하는 작업... 할 일... 새 단위가 반영되도록 도면의 모든 기존 객체 축척 모형 공간 및 도면 공간 객체 재축척을 선택합니다. 새 단위가 반영되도록 모형의 객체 축척 모형 공간 객체만 재축척을 선택합니다. 모든 객체를 현재 축척으로 유지 기존 객체는 재축척 안 함을 선택합니다.
