다음 과정에 따라 AEC 객체의 기본 화면표시 표현을 지정하십시오.
또한 모형 탭 및 새 뷰포트에 기본 화면표시 구성을 지정할 수 있습니다. 또한 도면이 외부 참조 중첩으로 참조될 경우 도면이 자체의 화면표시 구성을 사용할지 아니면 호스트 도면의 구성을 사용할지 지정할 수 있습니다.
화면표시 관리자를 사용하면 화면표시 구성을 더 쉽게 선택 및 수정할 수 있다는 것을 알게 됩니다.
주: 화면표시 탭의 변경사항은 현재 도면에만 적용됩니다. 새 도면에는 영향을 미치지 않습니다. 기본값으로 저장은 이 탭에 영향을 주지 않습니다.

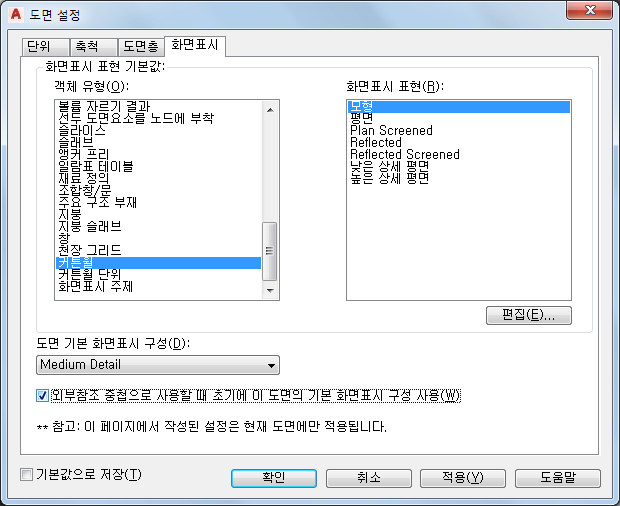

을 클릭합니다. - 화면표시 탭을 클릭합니다.
현재 도면에 대해 기본 화면표시 옵션 지정
- 객체 유형의 화면표시 표현을 변경하려면 해당 표현을 선택하고 편집을 클릭합니다.
- 기본 화면표시 구성에 화면표시 구성을 선택합니다.
화면표시 도면 공간 배치의 모형 탭 및 새 뷰포트에 적용됩니다.
- 도면이 호스트 도면에서 외부 참조 중첩으로 참조될 경우 화면표시 구성을 현재 도면에서 사용하려면, 외부참조 중첩으로 사용할 때 초기에 이 도면의 기본 화면표시 구성 사용을 선택합니다.
현재 도면이 외부 참조 중첩일 경우, 현재 도면의 객체가 호스트 도면의 화면표시 구성을 사용하도록 하려면, 이 옵션 선택을 해제합니다.
- 확인을 클릭합니다.
도면 단위도 변경한 경우, 현재 도면의 기존 객체를 새 단위로 축척할지 지정하라는 메시지가 나타납니다.
