조합창/문 그리드에 새 프레임 할당값을 추가하려면

다음 절차에 따라 프레임 할당값을 조합창/문에 추가하십시오. 서로 다른 정의를 다른 프레임 모서리에 지정하려면, 여러 프레임 할당값이 필요합니다.

1. 다음을 클릭합니다. 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다 .
2. 건축 객체 조합창/문 스타일을 확장합니다.
   주: 또는 도면에서 조합창/문을 선택하고 조합창/문 탭 일반 패널 스타일 편집 드롭다운 조합창/문 스타일을 클릭합니다.
3. 조합창/문 스타일을 선택합니다.
4. 설계 규칙 탭을 클릭합니다.
5. 왼쪽 창에서 새 프레임 할당값을 작성할 그리드를 선택합니다.
6. (새 프레임 할당값)을 클릭합니다.

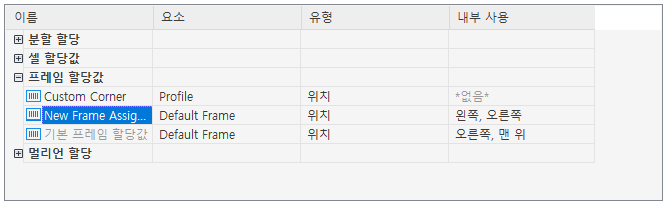

   새 프레임 할당값이 프레임 할당값 리스트에 표시됩니다.



7. 기본 이름에서 마우스 오른쪽 버튼을 클릭한 후 이름바꾸기를 클릭하고 설명 이름을 입력합니다.
8. 요소에서 프레임 정의를 선택합니다.
9. 프레임 할당값을 사용할 프레임 모서리를 지정합니다.
10. 확인을 클릭합니다.
