그립을 사용하여 U자형 계단을 편집하려면

U자형 계단 그립을 사용하여 계단을 편집하려면 이 항목의 그림 및 단계를 참조하십시오.

그립	설명
(계단 시작)	U자형 계단의 계단 시작 위치를 변경할 수 있습니다.
(끝 반전)	U자형 계단의 끝을 반전할 수 있습니다.
(면 반전)	U자형 계단면을 반전할 수 있습니다.
(계단 테이퍼)	U자형 계단의 계단 테이퍼를 변경할 수 있습니다.
(모서리)	모서리를 추가하여 U자형 계단의 계단 폭을 변경할 수 있습니다.
(모서리)	모서리를 이동하여 U자형 계단의 계단 폭을 변경할 수 있습니다.
(구성선 위치)	U자형 계단의 구성선 위치를 변경할 수 있습니다.
(그래픽 경로 위치)	U자형 계단의 그래픽 경로 위치를 변경할 수 있습니다.
(모서리)	모서리를 추가하여 U자형 계단의 계단참 폭을 변경할 수 있습니다.
(모서리)	모서리를 이동하여 U자형 계단의 계단참 폭을 변경할 수 있습니다.

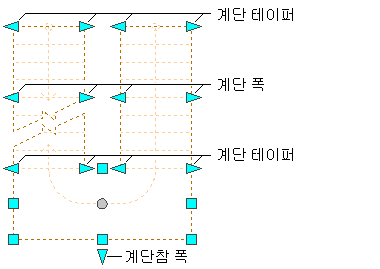

U자형 계단 치수 편집

U자형 계단의 위치 변경

U자형 계단을 선택합니다.
적합한 그립을 선택하여 계단 위치, 시작점, 구성선, 그래픽 경로 또는 끝점을 변경합니다.
U자형 계단 시작 및 끝, 뒤집기 및 위치 그립

U자형 계단 그래픽 경로 위치, 구성선 위치 및 모서리 편집 그립
계단을 원하는 위치로 이동하고 한 번 클릭하거나 값을 입력한 후 ENTER 키를 누릅니다.
편집 모드에서 두 번째 방향(예를 들어, XY 평면을 따라 편집할 때 Y 방향)의 특정 값을 입력하려면 Tab 키를 눌러 두 번째 방향을 순회합니다.

또한 특정 방향을 따르는 계단의 이동을 잠글 수 있습니다. 현재 편집 모드에서 임의의 치수 방향에 대한 값을 입력하고 Tab 키를 누르면 계단의 이동은 두 번째 치수 방향으로 구속됩니다. 예를 들어, XY 평면을 따라 편집할 때 X 치수의 값을 입력한 후 Tab 키를 누를 수 있습니다. X 치수는 해당 값에서 잠기고, 계단의 이동은 Y 치수 방향으로 구속됩니다.
마우스 오른쪽 버튼을 클릭한 후 모두 선택 취소를 클릭하여 그립을 해제합니다.

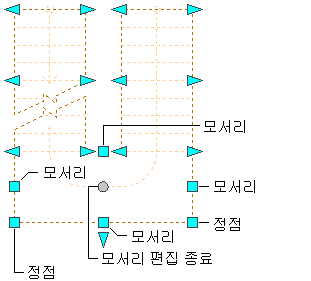

U자형 계단에 대해 계단참 쉐이프 변경

U자형 계단의 구성선 또는 그래픽 경로 변경

U자형 계단을 선택합니다.
구성선 또는 그래픽 경로 그립을 이동합니다.
U자형 계단 그래픽 경로 위치, 구성선 위치 및 모서리 편집 그립

주: 한 번에 구성선이나 그래픽 경로 중 하나만 표시됩니다.
계단 시작 그립의 한 쪽에서 다른 쪽으로 뒤집거나 두 계단을 전환하기 위해 적합한 뒤집기 그립을 이동합니다.
마우스 오른쪽 버튼을 클릭한 후 모두 선택 취소를 클릭하여 그립을 해제합니다.

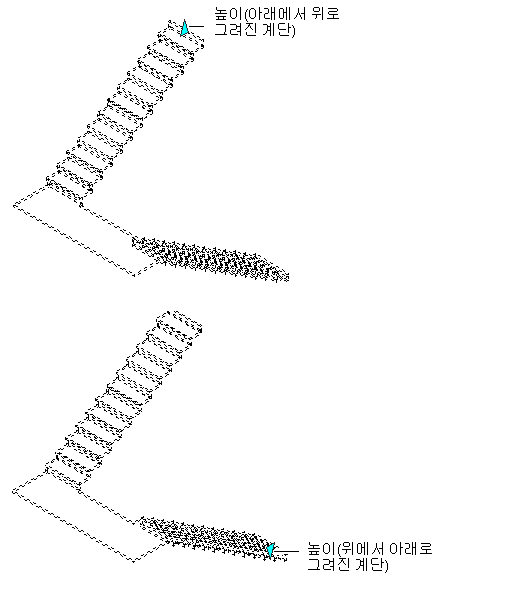

U자형 계단의 높이 변경
