새 프로젝트를 작성할 때 AutoCAD Architecture 2024 툴셋는 자동으로 프로젝트 환경을 작성하여 개별 파일을 하나의 프로젝트에 연결합니다. 이 환경에는 다음과 같은 세 가지 주요 구성요소가 있습니다.
프로젝트(APJ) 파일
프로젝트(APJ) 파일에는 다음과 같은 정보가 들어 있습니다.
- 프로젝트 이름 및 번호
- 레벨 및 부속건물에 대한 정보
- 도면 템플릿, 프로젝트 세부사항, 프로젝트 표준, 프로젝트 팔레트 및 외부 참조 연결 방법에 대한 설정
또한 여기에서 표준 스타일, 화면표시 설정 및 AutoCAD 표준을 구성할 수 있습니다. 기존 APJ 파일을 새 프로젝트에 대한 템플릿으로 사용할 수 있습니다.
기본 범주 구조
새 프로젝트를 작성할 때 다음과 같은 기본 범주 구조가 작성됩니다.
이러한 범주는 도면 파일이 있는 기존 프로젝트에서 새 프로젝트를 작성하지 않은 한 비어 있습니다.
이러한 최상위 범주를 리디렉션하여 다른 폴더를 가리킬 수 있습니다. 각 맨 위 폴더는 고유한 폴더를 사용해야 하며 트리 구조에서 서로 상위 또는 하위에 놓일 수 없습니다. 각 범주에서는 하위 범주를 작성할 수 있습니다.
프로젝트 시트 세트
AutoCAD Architecture 2024 툴셋에서 프로젝트 시트는 시트 세트 또는 프로젝트에 포함됩니다. 시트 세트를 사용하면 여러 시트에서 공통 게시 설정을 지정할 수 있습니다.
새 프로젝트를 작성할 때 프로젝트에 대한 고유 시트 세트가 작성됩니다. 프로젝트 시트 세트는 프로젝트 네비게이터의 시트 탭에 표시됩니다.

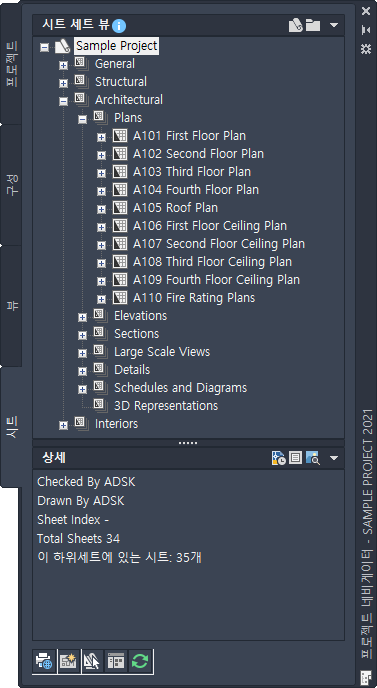

AutoCAD Architecture 2024 툴셋 프로젝트 네비게이터의 프로젝트 시트 세트
하나의 시트 세트만 프로젝트와 연관될 수 있습니다. 기존 프로젝트에 대한 시트 세트는 변경할 수 없지만 해당 특성은 변경할 수 있습니다.
