선, 호 및 원이 있는 사용자 그리드 스케치를 작성한 후 라인워크를 커튼월로 변환할 수 있습니다.
주: 커튼월 그리드는 수평 또는 수직입니다. 수평 및 수직 셀이 있는 그리드 패턴을 작성할 경우, 내포된 그리드가 사용됩니다.
결과 커튼월에는 사용자 그리드 분할 정의가 지정되므로 수정할 수 없습니다. 그러나 다른 분할 정의를 지정할 수 있습니다.
- 표준 좌표계(WCS)로 그리고 있는지 확인합니다.
- 선, 호 및 원을 사용하여 입면 스케치를 작성합니다.
- 커튼월 도구에서 마우스 오른쪽 버튼을 클릭한 후 도구 특성 적용
입면 스케치를 클릭합니다. - 스케치의 라인워크를 선택합니다.
- Enter 키를 누르십시오.
- 커튼월의 기준선으로 사용할 그리드 선 중 하나를 선택하거나 Enter 키를 눌러 X 축을 따르는 선을 기본 기준선으로 사용합니다.

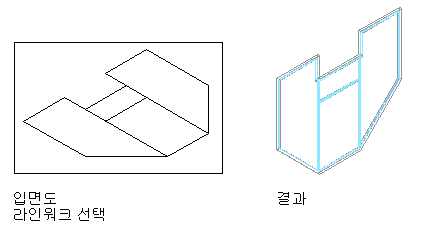

기본 기준선 옵션을 사용하여 라인워크를 커튼월로 변환
XY 평면(평면도)에서 라인워크를 그린 후 기본 기준선을 사용하면, 결과 커튼월이 Z 방향으로 투영된 상태로 표시됩니다.

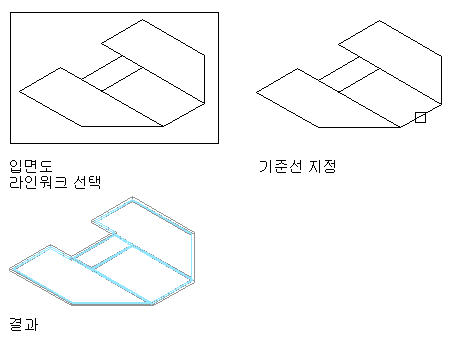

지정한 기준선 옵션을 사용하여 라인워크를 커튼월로 변환
- 선을 지우려면 y(예)를 입력합니다. 커튼월이 작성된 후에 선이 남아 있도록 하려면 n(아니오)을 입력합니다.
입면 스케치에서 커튼월을 작성할 때 커튼월 스타일의 특성과 설계 규칙이 생성된 커튼월에 적용됩니다. 그러나 생성된 커튼월의 그리드는 커튼월 스타일과 다르며, 사용자 그리드로 정의됩니다.
사용자 그리드는 커튼월 스타일에 자동으로 다시 저장되지 않고 생성된 커튼월에서 객체 재지정으로 간주됩니다. 다음과 같은 방법으로 계속할 수 있습니다.
- 사용자 그리드를 커튼월 객체에서 재지정으로 유지할 수 있습니다. 이 방법은 입면 스케치에서 생성된 커튼월에 다시 사용할 필요가 없는 고유한 그리드가 있는 경우 사용하는 것이 좋습니다.
- 입면 스케치의 그리드를 반영하도록 커튼월 스타일을 변경하여 입면 스케치의 사용자 그리드를 기존 커튼월 스타일에 다시 저장할 수 있습니다.
- 입면 스케치의 사용자 그리드를 새 커튼월 스타일에 저장하고 다른 유사한 커튼월에 사용할 수 있습니다.
- 다음 방법 중 하나를 사용하여 계속합니다.
원하는 작업... 할 일... 커튼월 객체의 사용자 그리드를 재지정으로 유지합니다. 추가 작업이 필요하지 않습니다. 입면 스케치의 사용자 그리드를 기존 커튼월 스타일에 다시 저장합니다. 커튼월을 선택하고 을 클릭합니다. 변경사항을 스타일로 저장 아래에서 올바른 스타일이 선택되어 있는지 확인하고 확인을 클릭합니다. 입면 스케치의 사용자 그리드를 새 커튼월 스타일에 저장합니다. 커튼월을 선택하고 을 클릭합니다. 새로 만들기를 클릭하고 새 커튼월 스타일의 이름을 입력합니다. 그런 다음 확인을 클릭합니다.
