상호 연계 형식을 선택하고 도면에 상호 연계를 추가합니다.
AutoCAD Electrical 도구 세트는 참조 위치를 나타내는 관련된 스키매틱 구성요소에 상호 연계 정보를 추가합니다. 상위 구성요소에는 각 하위 항목의 참조 위치가 주석으로 추가됩니다. 하위 구성요소에는 상위 함목의 참조 위치가 주석으로 추가됩니다.
AutoCAD Electrical 도구 세트에서는 상위 구성요소에 대한 세 가지 유형의 상호 연계 주석을 지원합니다.
하위 항목에 대한 상호 연계 주석은 항상 문자 형식입니다.
상호 연계 정보가 신호 화살표에도 추가됩니다. 소스 화살표에는 각 대상 화살표의 참조 위치가 주석으로 추가됩니다. 대상 화살표에는 소스의 참조 위치가 주석으로 추가됩니다.
도면 특성
상호 연계 탭에서 상호 연계 형식 및 스타일을 정의합니다.
상호 연계 업데이트
프로젝트가 실시간으로 상호 연계하도록 설정된 경우 동작이 구성요소 또는 신호 화살표의 참조 위치를 변경할 때마다 상호 연계 주석이 업데이트됩니다. 예를 들어, 접촉을 추가한 다음 상위에 연관시키면 상위에 대한 상호 연계가 새 하위를 포함하도록 업데이트됩니다. 하위를 새 위치로 이동하면 상위의 상호 연계가 새 위치를 나타내도록 업데이트됩니다. 하위가 삭제되면 상위의 상호 연계가 업데이트되어 해당 하위 대한 참조가 제거됩니다. 상위 및 하위가 동일한 도면에 있는지 여부에 상관 없이 이처럼 업데이트됩니다.
실시간 상호 연계가 꺼지거나 도면을 자동으로 업데이트할 수 없는 경우 다음 명령을 사용하여 상호 연계를 업데이트할 수 있습니다.
- 구성요소 상호 연계 찾기
- 신호 연계 업데이트 찾기

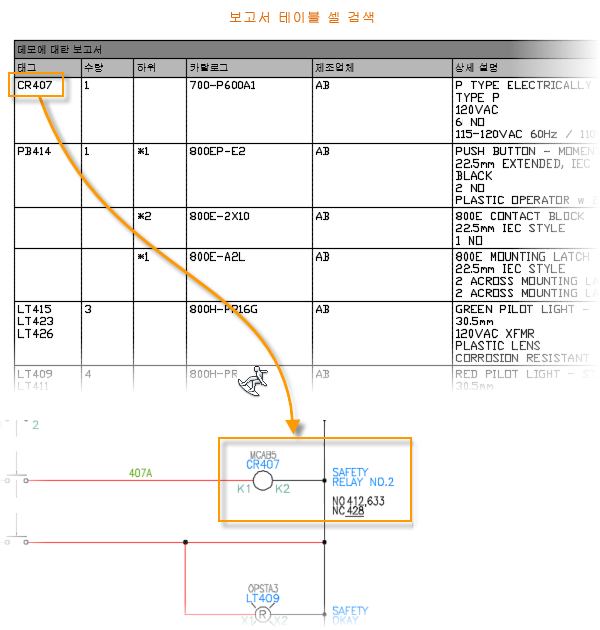

구성요소 상호 연계 명령은 다음과 같은 보고서 두 개를 생성합니다.
- 상호 연계 보고서 - 각 구성요소의 리스트 및 하위 접점의 수량과 위치를 보여 줍니다.
- 예외/오류 보고서 - 상위가 없는 하위 접점과 하위 접점이 없는 상위 릴레이 코일이 포함된 예외 리스트를 보여줍니다.
검색

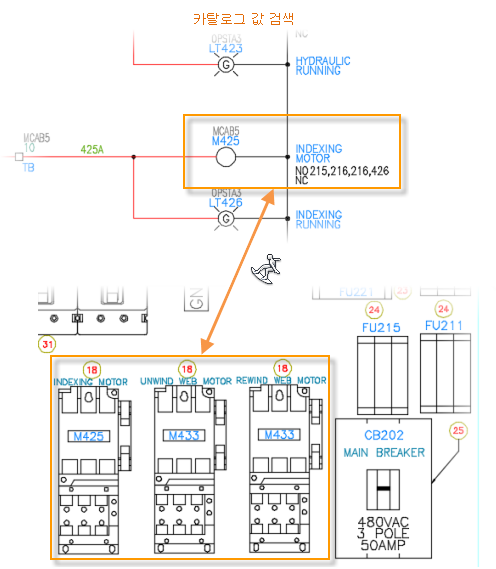

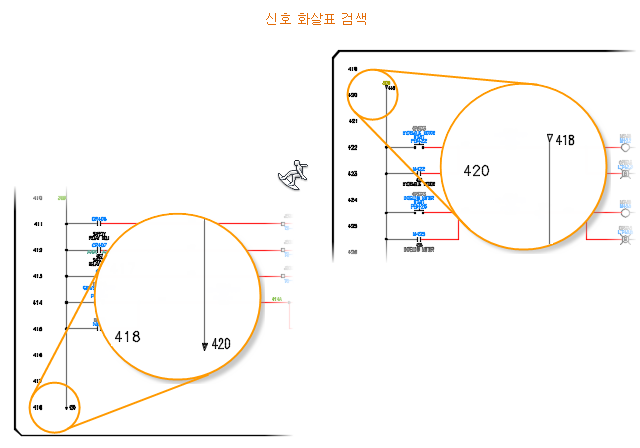

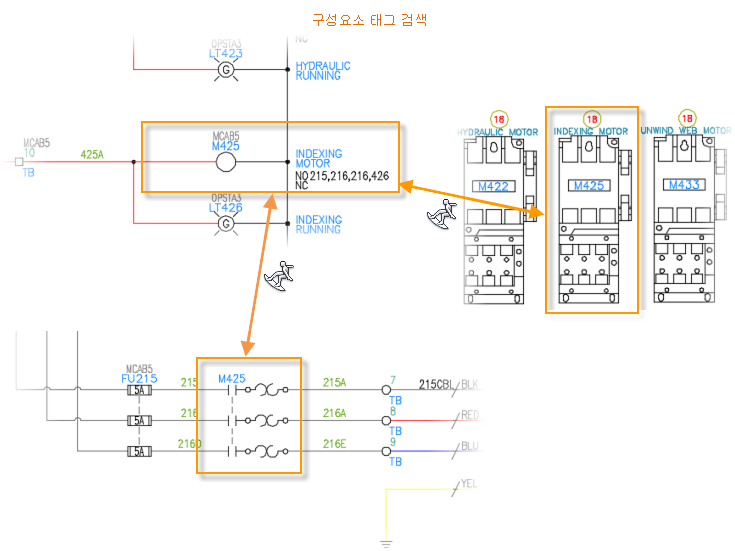

검색은 관련 구성요소로 이동하거나 신호 화살표를 따르는 방법입니다. 찾기
