특성 세트 관련 작업 정보

특성 세트를 사용하여 특정 객체에 대해 사용자 지정 특성을 지정하고 액세스합니다.

특성 세트 정의는 도면의 지정된 객체에 참조될 수 있는 특성 그룹의 특징을 지정합니다.

객체 범주 탭에서 선택한 하나 이상의 객체에 개별 특성 세트 정의를 지정합니다.

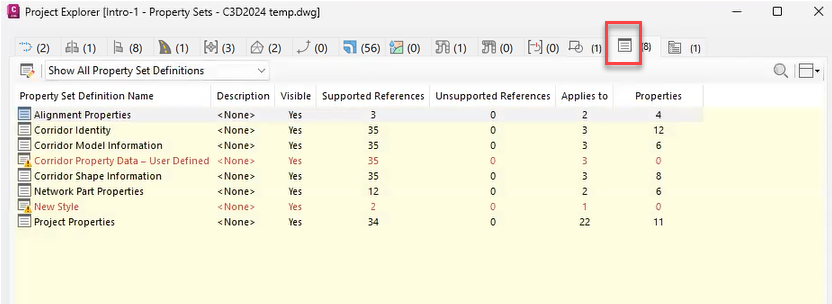

특성 세트 정의 탭에서 작업

특성 세트 정의 이름 리스트 뷰에는 도면의 모든 특성 세트 정의가 표시됩니다. 특성 세트 참조 리스트에는 첫 번째 리스트 뷰에서 선택한 특성 세트와 연관된 모든 참조가 표시되고 선택한 참조의 모든 특성이 오른쪽 하단에 있는 리스트에 표시됩니다.

특성 세트 참조를 추가하거나 제거하려면:

1. 특성 세트 정의 탭에서 특성 세트 정의를 선택합니다. 정의에 대한 연관된 특성 세트 참조가 표시됩니다.

2. 캔버스/뷰포트에서 참조를 선택하고 을 클릭하여 특성 세트 참조를 추가합니다. 을 클릭하여 선택한 특성 세트 참조를 제거합니다. 참조를 마우스 오른쪽 버튼으로 클릭하고 선택한 특성 세트 제거를 선택하여 특성 세트 참조를 제거할 수도 있습니다.

   주: Project Explorer의 특성 세트 추가 버튼을 사용하면 현재 객체 범주 탭에서 선택한 하나 이상의 객체에 개별 특성 세트 정의를 지정할 수 있습니다. Project Explorer에서 다음 조건이 모두 충족되면 특성 세트 정의는 현재 선택에 지정할 수 있는 것으로 간주됩니다.

   • 특성 세트 정의가 선택한 객체에 아직 지정되지 않았습니다.
   • 특성 세트 정의가 선택한 객체 유형 또는 모든 객체 유형에 적용됩니다.
   • 특성 세트 정의가 보이지 않음 또는 읽기 전용으로 표시되지 않습니다(PROPERTYSETACCESS 명령 참고).

   이러한 조건을 모두 충족하지 않는 특성 세트 정의는 특성 세트 추가 대화상자에서 제외됩니다.

특성 세트 하위 객체 탭에서 작업

특성 세트 하위 객체 탭에서는 특성 세트 정의 및 해당 참조를 지정 및 관리하고, 보고서를 내보내고, 특성 세트 데이터를 검토할 수 있습니다.

특성 세트 하위 객체 탭은 Project Explorer의 지원되는 객체 탭에 있으며, 점 그룹 탭, 관망 탭 및 압력식 관망 탭에서 하위 객체 특성 세트 표시/숨기기 버튼을 클릭하여 표시하거나 숨길 수 있습니다.

선택한 기준을 사용하여 특성 세트를 검색하고 필터링합니다. 필터 기준을 전환하려면 필터 기준 드롭다운 메뉴를 클릭합니다. 특정한 특성 세트를 검색하려면 찾기 기능을 사용합니다. 검색을 실행하려면 "*" 또는 "?"를 입력합니다.

참조된 객체에서 특성 세트 정의를 추가하거나 제거하려면:

1. 객체 리스트 뷰에서 하나 이상의 항목을 선택하고 특성 세트 하위 객체 탭을 엽니다.

   특성 세트 탭에서는 선택한 객체에 지정된 모든 특성 세트 정의를 볼 수 있습니다.

2. 리스트에서 특성 세트 정의를 선택합니다.

3. 특성 세트를 추가하려면 을 클릭합니다. 선택한 특성 세트를 제거하려면 을 클릭합니다.

4. 특성 세트 정의를 추가하면 특성 세트 추가 대화상자에 특성 세트 정의를 선택하라는 메시지가 표시됩니다.
   주: 선택한 객체에 적용할 수 있는 특성 세트 정의만 대화상자에 표시됩니다. 특성 세트 정의는 다음 조건을 충족해야 합니다.

   • 특성 세트 정의가 선택한 객체 유형 또는 모든 객체 유형에 적용됩니다.
   • 특성 세트 정의가 선택한 객체에 아직 지정되지 않았습니다.
   • 특성 세트 정의가 보이지 않음 또는 읽기 전용으로 표시되지 않습니다(PROPERTYSETACCESS 명령 참고).
