위반 표시 정보

동적 위반 보고는 Project Explorer 윈도우의 중요한 기능입니다. 위반 보고가 있으면 다음과 같은 사항에 주의를 기울여야 합니다.

Project Explorer에서는 항상 Civil 모형의 정보를 실시간으로 표시하므로 모든 설계 의사 결정이 각 위반에 어떤 영향을 미치는지 모니터링할 수 있습니다.

위반은 어떻게 표시됩니까?

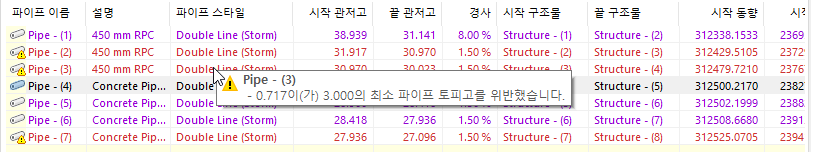

위반은 다음 세 가지 방식으로 사용자에게 강조 표시됩니다.

어떤 종류의 위반이 표시됩니까?

Project Explorer는 증가하는 위반 조건 리스트에 대한 지원을 제공합니다. 현재 리스트는 다음과 같이 요약됩니다.

선형 및 종단

  • 이 선형에는 도면요소가 포함되어 있지 않습니다.
  • 이 종단에는 도면요소가 포함되어 있지 않습니다.
  • 종단 시작 측점(측점)이 연관된 선형의 측점 범위를 벗어납니다.
  • 종단 끝 측점(측점)이 연관된 선형의 측점 범위를 벗어납니다.
  • 선형 도면요소가 인접한 선형 도면요소와 접하지 않습니다.
  • 종단 도면요소가 인접한 종단 도면요소와 접하지 않습니다.
  • 선형 도면요소가 지정된 설계 검사 세트에 있는 하나 이상의 규칙을 준수하지 않습니다.
  • 종단 도면요소가 지정된 설계 검사 세트에 있는 하나 이상의 규칙을 준수하지 않습니다.

관망

  • 관망: 이 관망에는 파이프 또는 구조물이 포함되어 있지 않습니다.
  • 관망: 이 관망은 누락되었거나 잘못된 요소 리스트를 참조합니다(v4.0.2.0).
  • 파이프: {y}이(가) {x}의 최소 파이프 토피고를 위반했습니다.
  • 파이프: {y}이(가) {x}의 최대 파이프 토피고를 위반했습니다.
  • 파이프: {y}이(가) {x}의 최소 파이프 경사를 위반했습니다.
  • 파이프: {y}이(가) {x}의 최대 파이프 경사를 위반했습니다.
  • 파이프: {y}이(가) {x}의 최소 파이프 길이를 위반했습니다.
  • 파이프: {y}이(가) {x}의 최대 파이프 길이를 위반했습니다.
  • 파이프: 이 파이프의 시작에 지정된 구조물이 없습니다.
  • 파이프: 이 파이프의 끝에 지정된 구조물이 없습니다.
  • 구조물: 이 구조물에 연결된 파이프가 없습니다.
  • 구조물: {y}이(가) 이 구조물에 연결된 파이프에 대한 {x}의 최대 지름 또는 폭을 위반했습니다.
  • 구조물: {y}이(가) 구조물 전체에서 {x}의 최대 파이프 단차를 위반했습니다.
  • 구조물: 이 구조물에 대한 {x}의 상단 표고가 {y}의 참조된 지표면 표고와 일치하지 않습니다.

표준횡단

  • 이 표준횡단에는 횡단구성요소가 포함되어 있지 않습니다.
  • 이 표준횡단은 어떠한 코리더에도 참조되지 않습니다.
  • 참조된 코드 세트 스타일에 이 (형상선) 점 코드가 존재하지 않습니다(v1.9.9.1).

횡단구성요소

  • 횡단구성요소의 기한이 만료되었습니다.
  • 횡단구성요소 정의 파일을 찾을 수 없습니다.
  • 횡단구성요소가 지정되지 않았습니다.

코리더

  • 이 코리더 정의의 기한이 만료되었습니다.
  • 이 코리더에는 기준선이 포함되어 있지 않습니다.

점 그룹

  • 이 점 그룹 정의의 기한이 만료되었습니다.
  • 이 점 그룹에는 점이 포함되어 있지 않습니다.

지표면

  • 이 지표면 정의의 기한이 만료되었습니다.
  • 이 지표면에는 삼각망 또는 셀이 포함되어 있지 않습니다.

단면 검토선 그룹

  • 이 단면 검토선 그룹에는 단면 검토선이 포함되어 있지 않습니다.

AutoCAD 블록

  • 이 도면에는 이 블록 정의에 대한 참조가 없습니다.

객체 세트

  • 이 객체 세트의 배치 옵션 파일이 존재하지 않습니다.
  • 이 객체 세트의 출력 경로가 존재하지 않습니다.
  • 이 객체 세트 내에 객체가 더 이상 존재하지 않습니다.

보고서 내역 윈도우

  • 이전에 생성한 이 보고서의 출력 경로가 더 이상 존재하지 않습니다.
  • 이전에 생성한 이 보고서 파일이 더 이상 존재하지 않습니다.
상위 주제: Project Explorer 윈도우 정보

관련 개념
