이 연습에서는 기본 도로에 진입 및 진출 회전 차선이 있는 교차로를 작성합니다. 보조 도로 크라운은 포장의 기본 도로 모서리에 혼합됩니다.
이 연습에서 설명된 워크플로우를 사용하여 연석 굴곡부에 어떠한 회전 차선 조합이라도 있는 교차로를 작성할 수 있습니다.
교차로 위치 및 기본 도로 지정
- 튜토리얼 도면 폴더에 있는 Intersection-Create-2.dwg를 엽니다.
- 탭

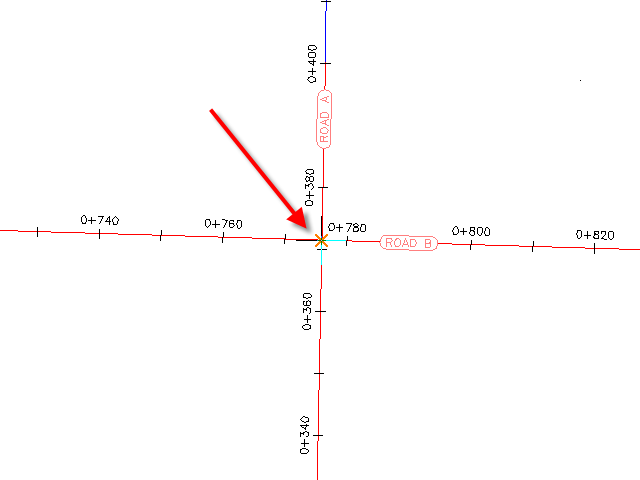

패널 드롭다운 찾기을 클릭합니다. - 도면에서 도로 A 및 도로 B 선형의 교차로를 클릭합니다.

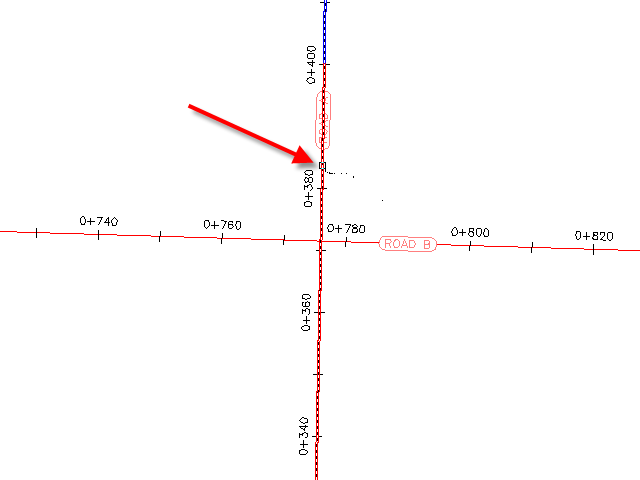

- 도로 A 선형을 클릭하여 기본 도로로 지정합니다.
코리더 기울기 매개변수 지정
- 교차로 작성 마법사의 일반 페이지에 있는 교차로 코리더 유형에서 기본 도로 크라운 유지를 선택합니다.
- 다음을 클릭합니다.
수평 및 수직 지오메트리 매개변수 지정
- 지오메트리 상세사항 페이지에서 간격띄우기 매개변수를 클릭합니다.
기본 수평 및 수직 지오메트리 매개변수가 도면 설정에 저장됩니다. 교차로를 작성하는 동안 기본 매개변수를 수정할 수 있습니다.
- 간격띄우기 매개변수 대화상자에서 다음 매개변수를 지정합니다.
- 기본 도로왼쪽 간격띄우기 선형 정의간격띄우기 값: 6.0000
- 기본 도로오른쪽 간격띄우기 선형 정의간격띄우기 값: 6.0000
- 보조 도로왼쪽 간격띄우기 선형 정의간격띄우기 값: 3.0000
- 보조 도로오른쪽 간격띄우기 선형 정의간격띄우기 값: 3.0000
- 중심선의 시작점에서 끝점까지 새 간격띄우기 작성: 선택
- 기본 도로
- 확인을 클릭합니다.
- 지오메트리 상세사항 페이지에서 연석 굴곡부 매개변수를 클릭합니다.

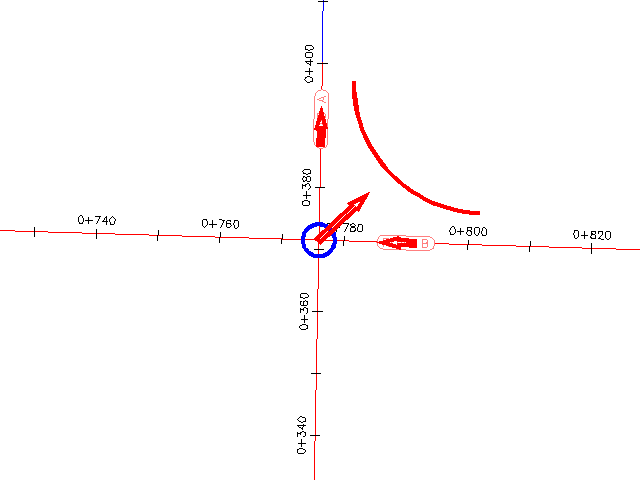

첫 번째 교차로 사분면의 기본 매개변수가 교차로 연석 굴곡부 매개변수 대화상자에 표시됩니다. 도면에서 첫 번째 사분면이 강조 표시되고, 화살표가 들어오고 나가는 교통 흐름의 방향을 나타냅니다.
주:임시 그래픽이 표시되지 않으면 대화상자를 이동합니다.
- 교차로 연석 굴곡부 대화상자에서 나가는 도로의 회전 차선 확폭 확인란을 선택합니다.
나가는 차선 위치의 확폭구간 상세사항 매개변수 집합이 특성 트리에 표시됩니다. 특성을 강조 표시하면 대화상자 아래쪽에 있는 미리보기 그래픽이 업데이트되어 일반 교차로의 특성을 나타냅니다. 이 도면에 대해 지정된 기본값을 조사하되, 변경하지는 마십시오.
- 다음을 클릭합니다.
- 남동 - 사분면의 경우 들어오는 도로의 회전 차선 확폭 확인란을 선택합니다.
- 다음을 클릭합니다.
- 남서 - 사분면의 경우 나가는 도로의 회전 차선 확폭 확인란을 선택합니다.
- 다음을 클릭합니다.
- 북서 - 사분면의 경우 들어오는 도로의 회전 차선 확폭 확인란을 선택합니다.
- 확인을 클릭합니다.
- 교차로 작성 마법사에서 간격띄우기 및 연석 굴곡부 종단 작성 확인란이 선택되었는지 확인합니다.
- 다음을 클릭합니다.
코리더 매개변수 지정
- 코리더 영역 페이지에서 다음 옵션을 지정합니다.
- 교차로 영역에서 코리더 작성: 선택
- 새 코리더 작성: 선택
- 사면으로 만들 지표면 선택: 지반선
- 표준횡단 세트 파일 선택 대화상자에서 표준횡단 폴더로 이동합니다.
- _Autodesk (Metric) Assembly Sets.xml을 선택합니다. 열기를 클릭합니다.
- 도로 크라운 우선순위 유지의 연석 굴곡부 모깎기 행에서
을 클릭합니다. 표준횡단 선택 대화상자를 사용하여 표준횡단을 현재 도면에 있는 다른 표준횡단으로 대체할 수 있습니다. 변경 내용을 새 표준횡단 세트로 저장하려면 세트로 저장을 클릭합니다. 이 명령은 코리더 영역 페이지에 있습니다. 이 연습에서는 기본 표준횡단 세트를 적용합니다.
코리더 표준횡단 관리에 대한 자세한 내용은 코리더 표준횡단 튜토리얼을 참고하십시오.
- 취소를 클릭합니다.
- 교차로 작성을 클릭합니다.

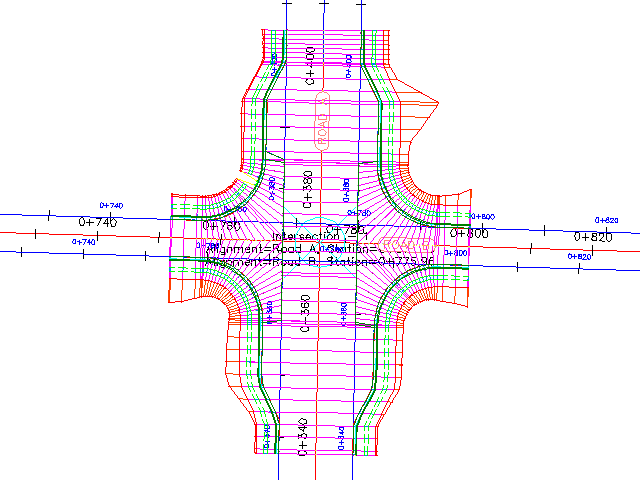

교차로가 작성되고 새 코리더 영역이 교차로 영역에 작성됩니다. 연석 굴곡부에는 도로 A에서 교통 흐름이 나가고 들어올 수 있도록 하는 확폭구간 영역이 있습니다.
이 튜토리얼을 계속하려면 연습 3: 기존 지오메트리로 교차로 작성으로 이동합니다.
