종단 뷰에서 관로를 따라 곡관을 추가 및 제거하려면

관로의 수직 교차점에서 곡관이 있는 경로 기반 압력식 관망을 수정합니다.

종단 뷰에서 관로에 곡관 및 수직 교차점 추가

1. 종단 뷰에서 관로를 선택합니다. 압력식 관망 종단 배치 탭이 열립니다.
2. 압력식 관망 평면 배치 탭에서 배치 패널 곡관/PVI 추가 를 클릭합니다.

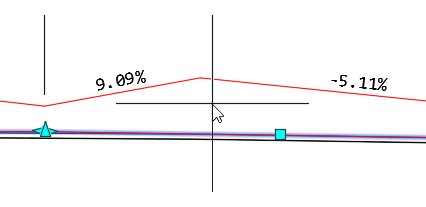

3. 도면에서 곡관의 점을 선택합니다. 이 점이 관로 외부에 배치된 경우 관로가 새 곡관을 만나도록 조정됩니다.

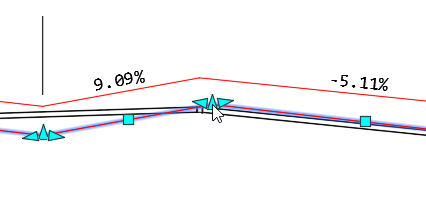

   교차점이 곡관 부속과 함께 배치됩니다.


4. 관로 그립을 사용하여 관로를 추가로 조정합니다.

종단 뷰의 관로에서 중복되거나 불필요한 수직 교차점 제거

1. 압력식 관망에서 관로를 선택합니다. 압력식 관망 종단 배치 탭이 열립니다.
2. 압력식 관망 평면 배치 탭에서 배치 패널 곡관/PVI 제거 를 클릭합니다.
3. 관로를 선택합니다.

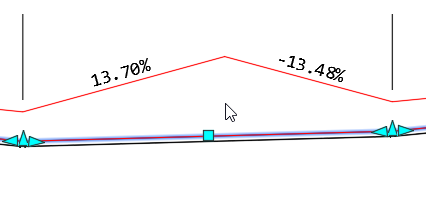

4. 제거할 교차점 근처를 클릭합니다.

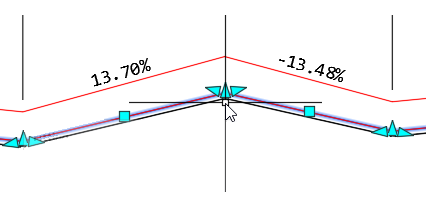

   교차점이 제거되고 관로 지오메트리가 새 관로 경로를 보상하기 위해 조정됩니다.


5. 관로 그립을 사용하여 관로를 추가로 조정합니다.
