그립을 사용하여 종단 뷰에서 관로를 수동으로 편집합니다.
다음 설명에서 그립을 사용하여 관로를 조정하면 허용 굴곡을 초과하여 파이프 각도를 편집할 수 없다는 점을 명심하십시오. 허용 굴곡을 초과한 파이프는 설계 검사 실행 명령을 실행하여 탐지할 수 있습니다.
다음 섹션에서 설명하는 그립은 각 그림에서 빨간색으로 강조 표시됩니다.

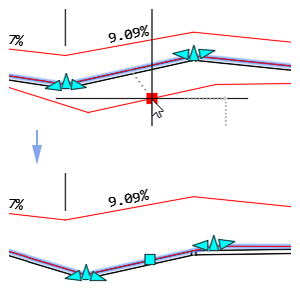

교차점: 길이 조정
이러한 그립을 사용하면 관로의 세그먼트 길이를 조정할 수 있습니다.
다른 압력관이나 부속 또는 부속품에 연결되는 것에 관계없이 조정되는 관로의 방향은 동일하게 유지됩니다.

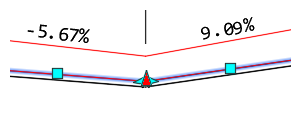

교차점: 굴곡
이러한 그립을 사용하면 관로의 교차점에서 각도를 변경할 수 있습니다. 각도는 관로 세그먼트의 중심선에서 측정합니다. 이 그립을 선택하면 관로를 이동하거나 적용할 편각을 입력할 수 있습니다. 이를 관로 방향으로 이동하면 관로가 길이 조정 그립을 이용할 때처럼 확장됩니다.

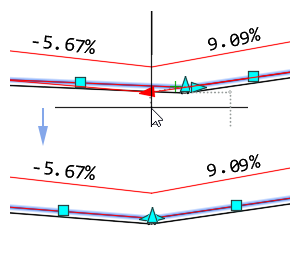

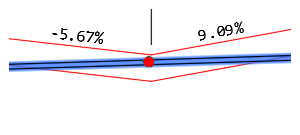

다음 그림은 선택한 굴곡 그립과 파이프를 이동할 수 있는 굴곡의 시각적 큐를 보여줍니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 위치를 수용합니다.

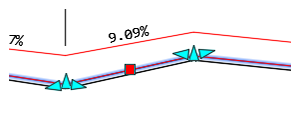

중간점: 이동
이러한 그립을 사용하면 관로 세그먼트를 새 위치로 이동할 수 있습니다. 관로의 방향 및 길이는 동일하게 유지됩니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 관로 위치를 수용합니다.

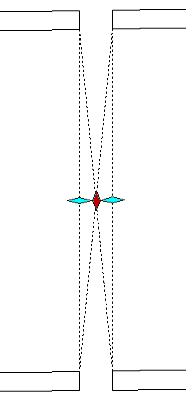

파이프 중간점: 원곡선
이러한 그립을 사용하면 압력식 관망에서 선택한 직선 파이프를 곡관으로 변환할 수 있습니다.

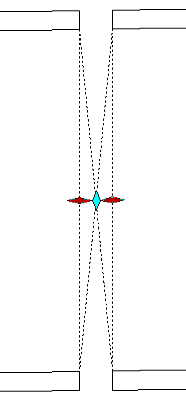

다음 그림은 선택한 굴곡 그립과 반지름을 조정할 때의 곡관 지오메트리의 시각적 큐를 보여줍니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 곡관 지오메트리를 수용합니다.

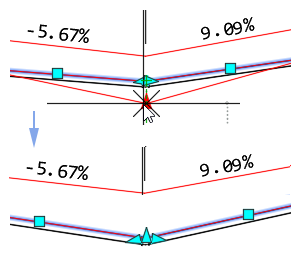

부속품:표고
이 그립을 사용하면 부속품을 위아래로 이동할 수 있습니다(표고 변경). 연결된 파이프는 부속품과 함께 이동합니다.

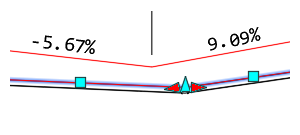

부속품: 슬라이드
이러한 그립을 사용하여 부속품을 압력관을 따라 이동할 수 있습니다. 선택한 부속품은 다른 압력식 관망 요소를 지나 이동할 수 없습니다.
