압력식 관망에서 관로의 파이프를 끊거나 두 개의 관로를 결합할 수 있습니다.
관망에서 파이프를 끊으면 별도의 관로 두 개가 생성됩니다.
- 압력식 관망에서 관로를 선택합니다. 압력식 관망 평면 배치 탭이 열립니다.
- 압력식 관망 평면 배치 탭에서 수정 패널
관로 분할 찾기을 클릭합니다.

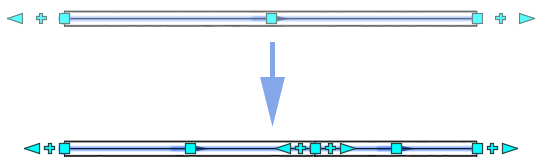

- 관로에서 분할할 점을 선택합니다.
파이프는 동일한 압력식 관망에서 별도의 관로 두 개로 분할됩니다.
- 관로 그립을 사용하여 도면을 추가로 조정합니다.
두 개의 관로를 하나의 독립 관로에 결합합니다.
- 압력식 관망에서 관로를 선택합니다. 압력식 관망 평면 배치 탭이 열립니다.
- 압력식 관망 평면 배치 탭에서 수정 패널 관로 병합 찾기을 클릭합니다.
- 첫 번째 관로를 선택합니다.
- 첫 번째 관로에 병합할 두 번째 관로를 선택합니다.
관로가 병합되고 부속이 배치됩니다.
- 관로 그립을 사용하여 도면을 추가로 조정합니다.
연결된 파이프를 병합하려면 연결된 파이프의 끝점 굴곡 그립이 함께 스냅되어야 합니다.
