코리더 변환 속성 편집 테이블 뷰

코리더 변환 속성 편집 테이블 뷰를 사용하면 코리더 변환을 작성하고 편집할 수 있습니다.

코리더 변환 편집 명령을 선택하면 코리더 변환 속성 편집 테이블 뷰가 표시되고 명령행에 변환할 횡단구성요소를 선택하라는 프롬프트가 표시됩니다.

명령행 프롬프트를 사용하여 변환할 횡단구성요소 및 변환할 매개변수를 선택한 다음 측점, 값, 변환 유형을 선택합니다.

코리더 변환 속성 편집 테이블 뷰에서 값을 지정하고 편집할 수도 있습니다. 뷰에서 행을 선택하면 도면에서 해당 변환 영역이 파란색 기호로 표시됩니다.

코리더 선택: 변환을 추가하거나 편집할 코리더를 지정합니다. 또한 기준선 선택 버튼 을 사용하여 다른 코리더에 속하는 기준선을 도면에서 선택하여 다른 코리더를 선택할 수 있습니다.
기준선 선택: 변환을 추가하거나 편집할 코리더에서 기준선을 지정합니다. 드롭다운 리스트를 사용하여 현재 선택한 코리더에서 기준선을 선택합니다. 선택 버튼 을 사용하여 현재 선택한 코리더 또는 다른 코리더에서 기준선을 선택합니다.

새 변환 세트 작성

속성 편집 테이블 뷰에서 새 변환 세트를 작성합니다. 아이콘을 클릭한 다음 명령행 프롬프트를 사용하여 변환 세트를 정의합니다.

아래에 변환 삽입

속성 편집 테이블 뷰에서 현재 행 아래에 새 변환을 삽입합니다.

위에 변환 삽입

속성 편집 테이블 뷰에서 현재 행 위에 새 변환을 삽입합니다.

행 삭제

속성 편집 테이블 뷰에서 현재 선택한 행을 삭제합니다.

주: 변환 세트에서 마지막 변환을 선택하고 선 삭제를 클릭하면 변환 정보가 지워지지만 선택한 행은 삭제되지 않습니다.

변환 가져오기

CSV 파일에서 변환을 가져옵니다.

변환 내보내기

변환을 CSV 파일로 내보냅니다.

코리더 재작성

코리더를 재작성합니다. 코리더의 기한이 만료되면 이 버튼이 활성화됩니다.

위로 이동/아래로 이동

선택한 변환 또는 변환 그룹을 우선순위 순서대로 위로 또는 아래로 이동합니다. 이러한 옵션은 둘 이상의 변환 또는 변환 세트가 동일한 측점 범위에 적용되고 하나가 더 높은 우선순위를 가지도록 하려는 경우에 유용합니다.

주: 코리더 변환 속성 편집 테이블 뷰에 표시된 순서대로 위에서 아래로 변환이 적용됩니다. 리스트에서 가장 하단에 있는 변환은 이전 변환 이후에 적용되므로 가장 높은 우선순위를 가집니다.

데이터 테이블을 사용하여 변환에 대한 데이터를 입력하고 편집합니다.

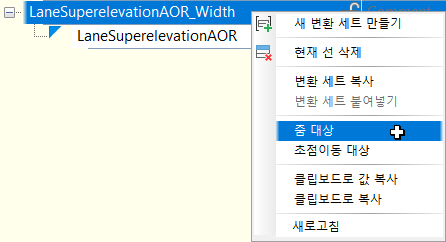

변환 또는 변환 세트를 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴의 명령에 액세스할 수 있습니다.

코리더 변환 속성 편집 테이블 뷰에서 필요한 값이 비어 있는 경우 셀이 분홍색으로 표시되어 다음을 알려줍니다.

주: 필요한 값을 비워 두면 변환 세트의 해당 행이 코리더에 적용되지 않습니다.

변환 세트에 대한 주석을 추가하려면 변환 세트 행의 주석 영역을 클릭하고 주석을 입력합니다.

변환 세트를 잠그려면 변환 세트 행의 매개변수 열 위에 커서를 놓아 잠금 아이콘을 표시하고 아이콘을 클릭하여 변환 세트를 잠급니다.

변환 세트를 잠그면 변환 세트에 지정된 측점 범위의 길이가 잠기지만 측점 값을 편집하면 해당 위치가 변경됩니다.

횡단구성요소: 변환할 횡단구성요소를 지정합니다. 를 클릭하여 다른 횡단구성요소를 선택합니다.
.NET 클래스 이름으로 선택한 횡단구성요소는 코리더 변환 속성 편집 테이블 뷰에서 파란색 삼각형으로 표시됩니다.
매개변수: 변환할 횡단구성요소에 선택한 매개변수를 지정합니다. 드롭다운 화살표를 클릭하여 변환할 다른 매개변수를 선택합니다.
시작 측점: 변환의 시작 측점을 지정합니다. 를 클릭하여 도면에서 측점을 선택합니다.
시작 값: 변환할 매개변수의 시작 값을 지정합니다.
끝 측점: 변환의 끝 측점을 지정합니다. 를 클릭하여 도면에서 측점을 선택합니다.
끝 값: 변환할 매개변수의 끝 값을 지정합니다.
