기존 데이터 바로 가기 프로젝트를 Autodesk Docs로 마이그레이션하는 활용 사례

기존 데이터 바로 가기 프로젝트를 Autodesk Docs로 이동할 때는 주의해야 합니다.

기존 참조가 있는 Civil 3D 데이터 바로 가기 프로젝트를 준비 없이 클라우드에 저장할 경우 여러 가지 문제가 발생할 수 있습니다.

파일 정리

파일을 마이그레이션하기 전에 도면 및 파일 유지 관리 및 관리를 수행하여 데이터를 마이그레이션하고 액세스하는 데 필요한 시간을 최소화합니다. 이러한 도면 유지 관리 절차는 Autodesk Docs에서 뿐만 아니라 모든 Civil 3D 도면에서도 사용해야 합니다.

도면 오류 확인
사용되지 않은 데이터 제거
중복 객체 찾기
도면 복구
Map 3D 정리 사용
손상된 데이터 삭제
필요하지 않은 객체 제거

자세한 내용은 정리된 도면 유지를 참고하십시오.

Desktop Connector를 사용하여 기존 프로젝트를 Autodesk Docs로 마이그레이션

Windows 탐색기를 사용하여 최상위 폴더를 끌어서 연결된 드라이브의 대상 Autodesk Docs 폴더로 놓아 전체 프로젝트를 이동하는 것이 좋습니다.

주: Windows 탐색기를 사용하여 Autodesk Docs 폴더로 이동합니다. Windows 탐색 창에 자동으로 배치되는 Autodesk Docs 바로 가기를 사용할 수 있습니다. 이 폴더의 기본 경로는 C:\Users\<사용자 이름>\Autodesk Docs\<부지 이름>\<프로젝트 이름>입니다.

이 방법을 사용하면 데이터 바로 가기 프로젝트 내에서 외부 참조 및 데이터 바로 가기 참조를 업로드하고 다시 연결하는 기능이 포함된 Desktop Connector를 사용하여 Autodesk Docs에 파일이 업로드됩니다. 이 방법을 사용하면 프로젝트에 있는 대부분의 파일 참조를 Autodesk Docs의 동일한 폴더에 복사하여 경로를 유지할 수 있습니다.

프로젝트가 업로드되면 Desktop Connector는 각 파일을 검사하여 해당 링크와 종속성을 확인합니다. 프로젝트를 Autodesk Docs에 업로드할 때 이 점에 유의하십시오. Civil 3D 프로젝트를 처음 이동할 때 Desktop Connector에서 파일을 동기화하는 데 시간이 걸릴 수 있습니다. 인터넷 대역폭 및 프로젝트 크기에 따라 최대 몇 시간이 걸릴 수 있습니다.

주: 큰 프로젝트인 경우 폴더를 한 번에 하나씩 끌어 놓는 것이 좋습니다. 예를 들어, 전체 프로젝트 폴더 대신 하위 폴더(예: 외부 참조) 중 하나를 끌면 Desktop Connector가 과부하되는 것을 방지할 수 있습니다. 먼저 이미지 및 참조된 소스를 업로드합니다. 마지막으로 제작 도면을 추가합니다.

데이터 바로 가기 프로젝트를 마이그레이션하려면 호스트 및 소스 도면을 포함한 모든 프로젝트 데이터를 업로드해야 합니다. 데이터 바로 가기 프로젝트 폴더(_Shortcuts) 또는 단일 데이터 바로 가기 .xml 파일을 Autodesk Docs에 업로드하는 것만으로는 프로젝트를 마이그레이션하거나 Autodesk Docs에서 공동 작업을 수행할 수 없습니다.

Windows 탐색기를 통해 연결된 드라이브를 사용하여 데이터 바로 가기 프로젝트 도면을 업로드하는 경우 호스트 도면의 참조 정보는 Autodesk Docs의 새 경로를 가리키도록 자동으로 업데이트되지만, 데이터 바로 가기 .xml 파일의 정보는 업데이트되지 않습니다. 이 경우 데이터 바로 가기 메커니즘에 영향을 주지 않습니다. 소스 도면이 작업 폴더를 기준으로 동일한 경로에 남아 있는 한, 데이터 바로 가기를 찾아 해석합니다.

주: 데이터 바로 가기 .xml 파일의 원래 경로가 데이터 바로 가기 편집기에 표시되므로 프로젝트를 Autodesk Docs에 업로드한 후 해당 경로의 변경 사항은 관찰되지 않습니다.

기존 프로젝트를 마이그레이션하기 전, 필요한 경우 이를 업로드하기 전에 다음과 같이 프로젝트 데이터를 검토하고 업데이트하는 것이 좋습니다.

다음은 마이그레이션에 영향을 주는 데이터 무결성 문제입니다.
- 중복된 데이터가 클라우드에 업로드되어 예기치 않은 파일 덮어쓰기 발생.
- 부정확한 데이터 참조(DREF) 또는 외부 참조(XREF) 경로.
- 너무 길어서 Desktop Connector에서 처리할 수 없는 경로(244자 초과).
- 중복된 경로 구조.
- Desktop Connector는 호스트 폴더 외부에 있는 소스 파일을 업로드할 위치를 모르기 때문에 관련 데이터 폴더에 업로드됩니다. 따라서 하나의 소스가 Autodesk Docs의 여러 위치에 업로드되므로 모든 호스트 파일에 변경 사항을 적용하기가 어렵습니다. 자세한 내용은 아래의 관련 데이터 폴더 섹션을 참고하십시오.
- Autodesk Docs에서 지원되지 않는 파일 유형을 사용하면 관련 파일이 업로드되지 못합니다. Autodesk Docs에서 지원되는 파일 형식에 대한 자세한 내용은 Autodesk Docs 도움말의 지원되는 파일을 참고하십시오.
다음은 작업 효율성에 영향을 미치는 다른 데이터 문제입니다.
- 도면 손상.
- 중복되거나 정리되지 않은 데이터.

폴더 경로를 확인하여 경로 길이 제한을 초과하지 않게 하고, 필요한 경우 폴더를 다시 정렬하여 경로 길이를 줄입니다. 자세한 내용은 Desktop Connector 도움말의 Docs - 긴 경로를 참고하십시오.
참조 경로가 절대 경로 대신 상대 경로가 되도록 참조 경로를 업데이트합니다.
주: 상대 경로를 사용하면 Autodesk Docs 웹 사이트를 사용하여 데이터를 업로드할 때 또는 동일한 폴더 구조에 없는 파일을 업로드할 때 문제가 발생하는 것을 방지할 수 있습니다.
끊어진 링크를 참조로 복구하고 순환 외부 참조를 작성하지 않도록 하십시오.
외부 참조 유형을 부착 대신 오버레이로 설정합니다.
중복 데이터, 사용되지 않은 데이터 또는 손상된 데이터를 제거합니다.
폴더 구조를 다시 정렬하고 링크를 업데이트하여 모든 파일이 동일한 폴더 구조에 있게 합니다. 참조된 파일이 호스트 도면과 같은 폴더 구조에 있지 않은 경우 참조된 파일이 호스트 도면의 폴더 내의 관련 데이터 폴더에 업로드되고 참조된 파일에 대한 호스트 도면의 링크가 다시 작성됩니다. 자세한 내용은 아래의 관련 데이터 폴더 섹션을 참고하십시오. 관련 데이터 폴더를 작성하지 않도록 하려면 참조된 파일을 호스트 도면과 동일한 폴더 구조로 이동시킨 후 링크를 업데이트하거나 다음 단계를 사용하여 업로드하면 됩니다.
1. 참조 경로가 절대 경로 대신 상대 경로가 되도록 참조 경로를 업데이트합니다.
2. 참조된 파일이 포함된 폴더를 업로드합니다. 폴더별로 업로드할 때 로컬에 있는 동일한 상대 폴더 구조가 Autodesk Docs에 작성되므로 참조된 파일의 경로가 유지됩니다.
3. 참조된 파일이 포함된 폴더를 업로드한 후 로컬 폴더의 이름을 바꾸거나 해당 위치를 Desktop Connector에서 찾을 수 없도록 로컬 폴더를 이동합니다. 참조된 파일이 포함된 로컬 폴더의 이름을 바꾸거나 로컬 폴더를 이동하면 호스트 도면이 업로드될 때 참조된 파일이 관련 데이터 폴더에 업로드되지 않습니다.
4. 호스트 도면이 포함된 폴더를 업로드합니다. 이 폴더를 로컬에 있는 동일한 상대 폴더 구조를 유지하는 Autodesk Docs의 위치에 업로드하여 참조된 파일의 경로를 유지합니다.

파일이 업로드되고 나면 Civil 3D의 작업 폴더를 Autodesk Docs 프로젝트 위치로 설정하고, 데이터 바로 가기 프로젝트 폴더를 선택한 다음, 프로젝트 검토 작업을 진행할 수 있습니다.

프로젝트를 업로드한 후에는 지표면 데이터 원본 파일과 같은 일부 참조 파일을 다시 연결해야 할 수 있습니다.

외부 참조 정리

참조 유형에 관계없이 경로 정리를 수행해야 합니다. 클라우드에 업로드할 때 Desktop Connector는 종속성을 검사하고 프로젝트에 필요한 모든 항목을 업로드합니다. 여기에는 프로젝트와 연관된 항공 이미지, 외부 점 데이터베이스, 점 구름, XML, DWG, DGN, PDF, Navisworks 또는 Microsoft Excel 파일이 포함됩니다.

MAPIINSERT 명령 또는 MAPCONNECT 기능을 통해 첨부된 파일은 Autodesk Docs에 자동으로 업로드되지 않습니다.

외부 참조를 전체 경로로 둘 경우 Autodesk Docs가 참조된 파일을 발견할 때마다 프로젝트 폴더 구조를 복제합니다. 이로 인해 예기치 않은 폴더가 생겨 구조 혼동이 일어날 수 있을 뿐만 아니라 참조된 파일의 사본이 여러 개 작성됩니다. 또한 경로 길이가 244자를 초과하는 폴더가 생길 수도 있습니다.

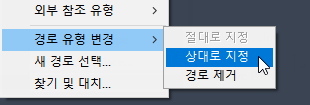

Autodesk Docs로 마이그레이션하기 전에 모든 프로젝트 파일을 확인하십시오. Civil 3D에서 모든 외부 참조가 상대 경로에 부착되어 있는지 확인합니다. 외부 참조 관리자에서 상대로 지정 명령을 사용하여 여러 파일을 선택하고 수정할 수 있습니다.

도면 템플릿

Autodesk Docs의 파일에 대한 참조가 있는 기존 도면 템플릿(DWT 파일)을 이동하는 대신, 새 템플릿을 작성하는 것이 좋습니다. 사용자화된 템플릿을 Autodesk Docs로 이동하려면 템플릿을 Autodesk Docs에 업로드한 후에 참조를 수동으로 업데이트해야 합니다.

수동으로 업데이트해야 하는 참조
