2D 선 세그먼트와 호는 개별곡선입니다. 일치 구속조건은 해당 끝점을 접합합니다. 곡선을 이동시키면 모든 접합된 세그먼트와 호가 함께 이동됩니다.
3D 선 및 호는 일반적으로 3D 스윕 피쳐의 경로를 작성하는 데 사용됩니다. 3D 스윕 피쳐는 튜빙 및 케이블링 같은 라우팅된 부품을 정의합니다. 직선 단면을 작성하려면 3D 선 명령을 사용합니다. 곡선을 작성하려면 호 및 절곡부 도구를 사용합니다.

2D 선 도구는 세그먼트 끝에 접하는 호 또는 직각 호가 있거나 없는 직선 세그먼트를 작성합니다.
 그리기 패널

		 그리기 패널   선

		 선
		 을 클릭합니다.
을 클릭합니다.

3D 선 도구는 3D 공간에서 세그먼트 사이에 절곡부가 있는지 여부에 상관 없이 선을 작성합니다.
 그리기 패널

		 그리기 패널   선

		 선
		 을 클릭합니다.
을 클릭합니다.


호 도구는 세 점 즉, 중심점 및 끝점 두 개를 배치하여 호를 작성합니다.
 작성 패널(2D 스케치) 또는  그리기 패널 (3D 스케치)을 클릭하고 다음 중 하나를 선택합니다.

		작성 패널(2D 스케치) 또는  그리기 패널 (3D 스케치)을 클릭하고 다음 중 하나를 선택합니다.
		 . 호에서 두 끝점과 한 점으로 정의된 호를 작성합니다. 첫 번째 클릭은 첫 번째 끝점을 설정하고 두 번째는 다른 끝점(현의 길이)을 설정하고 세 번째 점은 호의 방향과 반지름을 설정합니다.
. 호에서 두 끝점과 한 점으로 정의된 호를 작성합니다. 첫 번째 클릭은 첫 번째 끝점을 설정하고 두 번째는 다른 끝점(현의 길이)을 설정하고 세 번째 점은 호의 방향과 반지름을 설정합니다.
		   . 중심점 호 중심점과 두 끝점에 의해 정의된 호를 작성합니다. 첫 번째 클릭은 중심점을 설정하고 두 번째는 반지름과 시작점을 지정하고 세 번째 점은 호를 완성합니다.
. 중심점 호 중심점과 두 끝점에 의해 정의된 호를 작성합니다. 첫 번째 클릭은 중심점을 설정하고 두 번째는 반지름과 시작점을 지정하고 세 번째 점은 호를 완성합니다.

 그리기 패널을 클릭하고 접하는 호

		 그리기 패널을 클릭하고 접하는 호
		 를 클릭합니다.
를 클릭합니다.

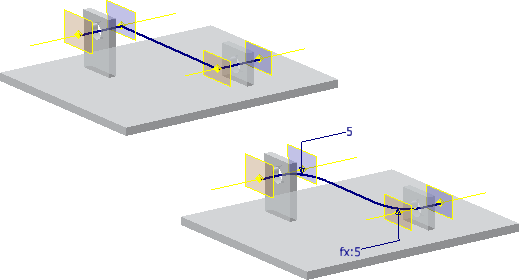

절곡부 도구를 사용하면 3D 스케치에서 선에 접하는 구석 절곡부를 배치할 수 있습니다.
 그리기 패널

		 그리기 패널   절곡부

		 절곡부
		 를 클릭합니다.
를 클릭합니다.
	 응용프로그램 수준에서 자동 절곡부를 사용 또는 사용하지 않도록 설정하고 문서 수준에서 기본 절곡부 반지름을 설정합니다.
 옵션 패널
 옵션 패널  응용프로그램 옵션을 클릭합니다. 스케치 탭에서 3D 선 작성으로 자동 절곡부를 선택한 다음 확인을 클릭합니다.
 응용프로그램 옵션을 클릭합니다. 스케치 탭에서 3D 선 작성으로 자동 절곡부를 선택한 다음 확인을 클릭합니다.
	  옵션 패널
 옵션 패널  문서 설정을 클릭합니다. 스케치 탭에서 자동 절곡부 반지름 필드에 값을 입력한 다음 확인을 클릭합니다.
 문서 설정을 클릭합니다. 스케치 탭에서 자동 절곡부 반지름 필드에 값을 입력한 다음 확인을 클릭합니다.
	 X, Y 또는 Z축에 따라 형상을 작성하거나 작성하지 않도록 합니다.
직교 모드를 사용으로 설정하려면 상태 막대에서 아이콘을 누르거나 바로 가기 Ctrl+R을 사용하여 켜거나 끌 수 있습니다.
