본체를 이동 또는 회전하려면

본체 이동 명령을 사용하여 부품 파일에서 다중 솔리드 본체의 위치를 조정합니다.

Autodesk Inventor에서는 여러 가지 방법으로 다중 본체 부품의 본체를 재배치할 수 있습니다. 본체를 X, Y 및 Z축을 따라 자유롭게 끌거나, 레이를 따라 선형 방향으로 본체를 이동하거나, 지정된 선 또는 축을 중심으로 본체를 회전할 수 있습니다.

각 방법을 개별적으로 사용하거나 그룹을 함께 이동할 수 있습니다. 각각의 이동 시 메모리가 사용되므로 그룹 이동하면 파일 크기가 줄어듭니다.

자유롭게 끌어 본체 이동

X, Y 및 Z 조합으로 객체를 자유롭게 이동합니다.

1. 3D 모형 탭 수정 패널 본체 이동 을 클릭합니다.
2. 본체 이동 대화상자의 이동 유형 팝업 메뉴에서 자유 끌기 를 클릭합니다.
3. 본체 선택자 를 사용하여 그래픽 창에서 본체를 하나 이상 선택합니다.
4. 다음 중 하나를 수행합니다.
   • 본체 이동 대화상자의 자유 끌기 영역에서 X, Y 및 Z 간격띄우기 값을 입력합니다.
   • 구속되지 않은 이동의 경우 X, Y 또는 Z의 값 상자 중 하나를 클릭한 다음 미리보기 이미지 이동을 클릭한 후 끕니다.
5. 적용 또는 확인을 클릭합니다.

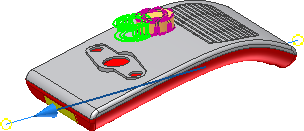

레이를 따라 본체 이동

레이를 따라 본체를 선형으로 이동합니다.

1. 3D 모형 탭 수정 패널 본체 이동 을 클릭합니다.
2. 본체 이동 대화상자의 이동 유형 팝업 메뉴에서 레이를 따라 이동 을 클릭합니다.
3. 본체 선택자 를 사용하여 그래픽 창에서 본체를 하나 이상 선택합니다.
4. 다음과 같이 방향을 지정합니다.
   • 을 사용하여 모서리 또는 축을 지정하여 선형 이동 방향을 정의합니다.
   • 반전 을 클릭하여 끌기 방향을 반전합니다.
5. 다음 중 하나를 수행합니다.
   • 간격띄우기 상자에 이동을 위한 정확한 값을 입력합니다.
   • 구속되지 않은 선형 끌기의 경우 간격띄우기 상자 내부를 클릭한 다음 미리보기 이미지를 클릭하여 끕니다.

본체 회전

중심축 주변에서의 객체 각도 회전을 설정할 수 있습니다.

1. 3D 모형 탭 수정 패널 본체 이동 을 클릭합니다.
2. 본체 이동 대화상자의 이동 유형 팝업 메뉴에서 선을 기준으로 회전 을 클릭합니다.
3. 본체 선택자 를 사용하여 그래픽 창에서 본체를 하나 이상 선택합니다.
4. 다음과 같이 회전 축을 정의합니다.
   • 을 사용하여 모서리 또는 축을 지정하여 선형 이동 방향을 정의합니다.
   • 반전 을 클릭하여 끌기 방향을 반전합니다.
5. 다음 중 하나를 수행합니다.
   • 각도 상자에 정밀한 회전 각도를 입력합니다.
   • 구속되지 않은 회전의 경우 각도 상자 내부를 클릭한 다음 회전 미리보기 이미지를 클릭하여 끕니다.
6. 적용 또는 확인을 클릭합니다.
