개요

Inventor 2023은 고객의 요청에 따라 향상된 기능, 제품 간 향상된 워크플로우 및 표준 준수와 관련된 향상된 기능을 제공합니다.

Inventor 2023은 다음과 같은 기능을 제공합니다.

고객 중심 향상 기능: Autodesk Inventor 2023은 사용자와 Inventor 사용자 커뮤니티에서 요청한 향상된 기능을 계속해서 제공합니다. 새로운 기능에서 Inventor® Ideas 제출이라고 표시된 향상 기능은 고객의 요청에 대한 직접적인 결과로 제공된 새로운 기능을 나타냅니다. Inventor Ideas 포럼에서 아이디어를 공유하십시오.
연결된 워크플로우: Autodesk Inventor 2023은 Fusion 360 및 기타 응용프로그램 간의 상호 운용성을 확대하여 작업을 보다 쉽게 완료할 수 있도록 해줍니다.
규정 준수를 위한 지속적인 추진(2D 및 3D 표준): Autodesk Inventor 2023은 규정에 맞는 설계를 제작할 수 있도록 표준 기반 개선 사항을 지속적으로 제공합니다.

새로운 기능에 대한 자세한 내용은 아래 내용을 읽으십시오.

고객 중심의 기능 개선

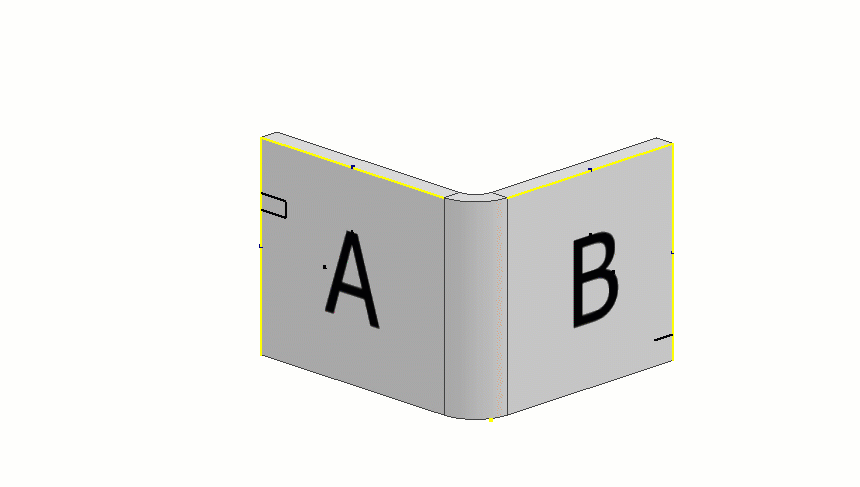

표식 명령, 표준 및 판금 부품에 대한 새 피쳐 명령.
- 스케치 텍스트 또는 형상을 사용하여 표식 피쳐를 모형에 추가합니다.
- 표식 스타일을 사용하여 표식 피쳐의 내보내기 특성 및 모델링을 조정합니다. 스타일 및 표준 편집기를 사용하여 표식 스타일을 관리합니다.
- DXF 또는 DWG 파일의 특정 도면층으로 내보냅니다.
공차기입: 모형 상태는 각 상태에 대해 고유한 공차 설정의 사용을 지원합니다.
기본 공차: 매개변수 편집기를 사용하면 모형의 3D 주석과 승격되고 동기화되어 도면에서 검색할 수 있는 기본 공차에 액세스할 수 있습니다.
- 기본 공차는 스케치 치수에도 액세스할 수 있습니다.
원하는 경우 Excel 스프레드시트에서 공차, 텍스트 및 부울 매개변수를 구성하여 모형 상태, iPart 및 iAssembly에서 사용할 수 있습니다.
모깎기: 모깎기 매개변수에 공차를 적용합니다.

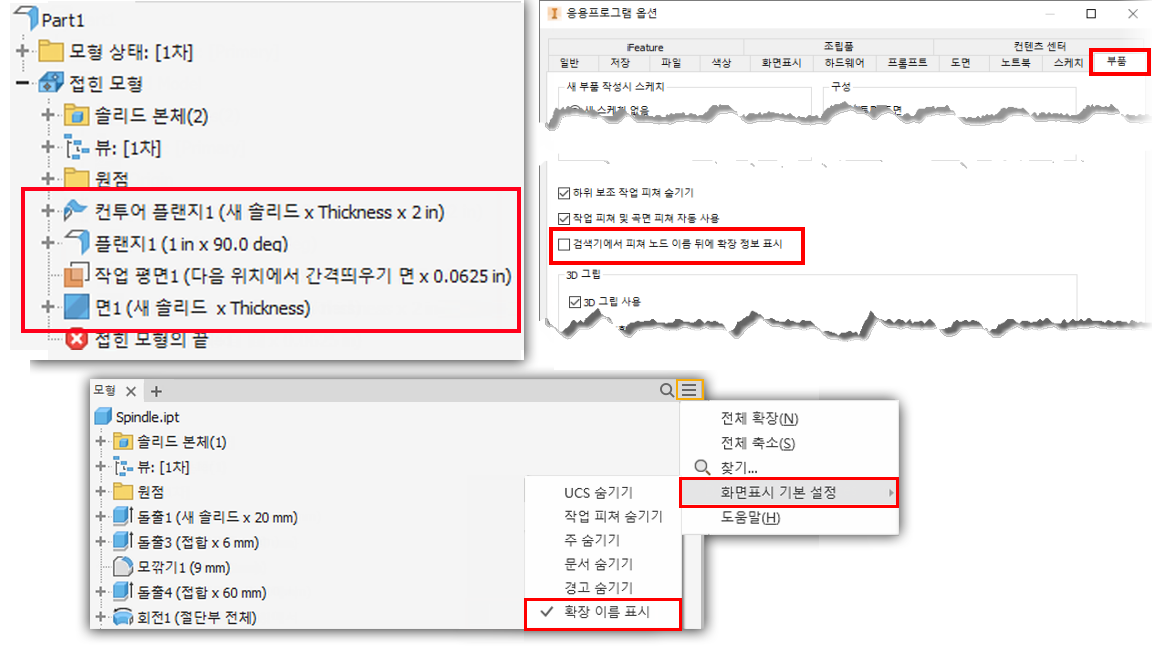

판금: 판금 부품에 대해 확장된 검색기 정보를 사용할 수 있습니다. 이 옵션은 응용프로그램 옵션 > 부품 탭에서 활성화하거나 검색기 노드에서 활성화할 수 있습니다.
도구 > 문서 설정 > 모델링 탭 > 구성요소 만들기 옵션 대화상자에 새 판금 템플릿 옵션이 추가되어서 새 판금 부품 파일을 작성하는 데 사용되는 템플릿을 선택하거나 찾아볼 수 있습니다.
돌출 및 회전: 돌출 및 회전 피쳐에 대한 모든 특성 패널 설정이 사전 설정으로 유지되므로 쉽게 재사용할 수 있습니다.
스케치 형식: 새 "원본 구성요소의 스케치 형식 링크" 옵션이 파생 대화상자에 추가되었습니다. 이 기능을 사용하면 원본 부품의 선이 변경되는 경우 파생 부품의 스케치 블록이 업데이트되는지 여부를 제어할 수 있습니다.

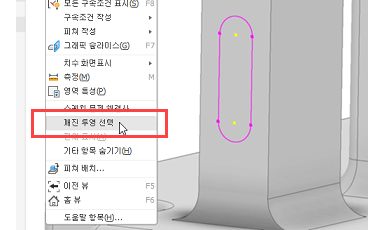

투영된 형상: 이제 스케치에서 역참조되거나 잘못된 투영된 형상을 모두 선택하여 신속하게 삭제하거나 복구를 위해 확인할 수 있습니다.
모형 스케치 텍스트: 부품 스케치 텍스트에서 활성 모형의 표준 iProperties 및 사용자 iProperties를 사용합니다.
iLogic: 외부 규칙 및 전역 양식을 리본에 추가하고, 다중 값 매개변수의 순서를 숫자로 정렬하고, Measure.PreciseExtents를 사용하여 곡선 부품에 대한 보다 정확한 결과를 얻을 수 있습니다.
조립품 BOM: 새 BOM 설정 옵션은 억제된 구성요소의 가시성을 끄고 항목을 순차적으로 번호를 매깁니다.
BOM 항목 번호에는 일반 상태, 잠금 상태, 재지정된 상태 및 중복된 상태 또는 이들 상태 조합의 차이를 나타내는 여러 가지 표시 상태가 있습니다.
모형 상태: 관련이 없는 명령을 비활성화하여 사용 가능한 명령을 보다 쉽게 찾을 수 있도록 함으로써 간소화된 대체 모형 상태 워크플로우입니다.
구속조건: 새 대화상자 옵션을 사용하면 그 어느 때보다 쉽게 구속조건을 억제할 수 있습니다. 구속조건을 작성하여 동시에 억제한 다음 선택할 때 구속조건을 억제해제할 수 있습니다.
조립품 검색기: 억제된 판금 및 용접물 부품의 아이콘은 억제해제된 아이콘의 모양을 반영하도록 업데이트되었습니다.
관계: 관계 명령은 억제된 구성요소에 대해 작동합니다.
튜브 및 파이프: 이제 특성 대화상자의 루트 패널에서 다음 루트에 다시 사용하기 위해 마지막으로 사용한 값이 유지됩니다.
프레젠테이션: 프레젠테이션에서 작업할 때 스토리보드 작성 시 이름을 바꾸거나 나중에 선택할 경우 이름을 바꿀 수 있습니다.
프레젠테이션: 이제 동영상을 게시할 때 출력 프레임 속도를 지정할 수 있습니다.
Express 모드: Express 모드에서 구성요소 가시성을 변경하면 성능이 개선됩니다.
조립품의 스레드: 멀티스레드는 많은 양의 스레드 부품이 있는 조립품의 성능을 개선합니다.
가시성 바로 가기: Alt+V를 사용하여 솔리드, 작업 피쳐(평면, 축 및 점) 및 스케치의 가시성을 전환합니다.
모형 탐색: 3버튼 마우스를 사용할 때의 자유 회전 탐색이 향상되었습니다.

연결된 워크플로우

Autodesk는 팀을 서로 연결하는 방법을 지속적으로 모색하고 있습니다. 이전에는 Inventor 부품을 Fusion 360 설계 작업공간에 복사할 수 있는 기능을 추가했습니다. 이번 릴리즈에는 훨씬 더 많은 연결이 추가되었습니다. Inventor 내에서 데이터를 Fusion 360 제너레이티브 디자인, 시뮬레이션 및 제조 작업공간으로 직접 전달할 수 있습니다. 따라서 제조에 앞서 초기 설계 아이디어와 시뮬레이션을 훨씬 쉽게 진행할 수 있습니다.

Inventor에서 Fusion 360으로의 상호 운용성:

Inventor 내에서 Fusion 360 제너레이티브 디자인, 시뮬레이션 및 제조 도구를 시작합니다. Fusion 360 리본은 Inventor 조립품 및 부품 환경 모두에서 사용할 수 있습니다.

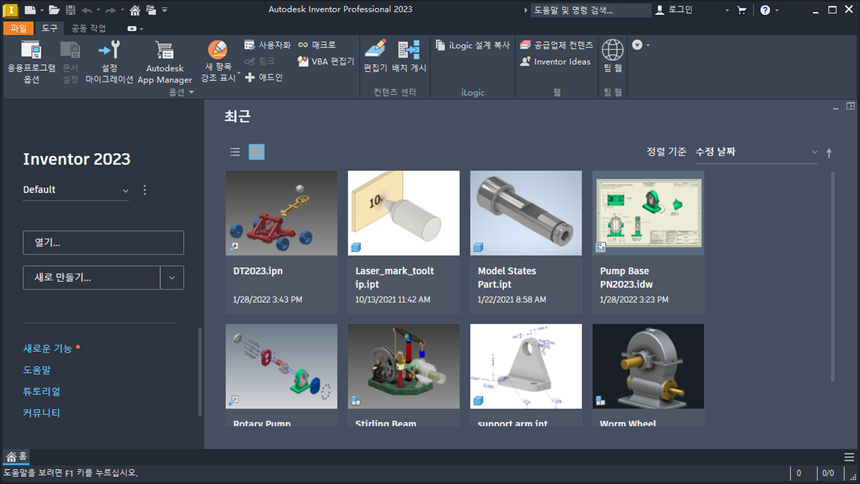

홈이 내 홈을 대체: 재설계된 홈 페이지는 Autodesk 제품에 대해 일관된 시작 환경을 제공합니다.
Fusion 360 캔버스: 캔버스 데이터가 있는 Fusion 360 Electrical 설계를 열 때 시각적 사실성이 개선되었습니다.
데이터 교환: Inventor용 데이터 교환을 사용하면 Revit 데이터의 지정된 하위 세트를 이해 관계자와 쉽게 공유할 수 있습니다.
상호 운용성: Revit 파일 열기 등의 명령을 실행할 때 Revit 상호 운용성 구성요소가 설치되어 있지 않습니다. 설치 중에 Revit이 아닌 데이터에 대해 Inventor에서 계속 작업할 수 있습니다.
단순화 명령: 피쳐 유형을 조정하면 추가 및 빼기 피쳐에 대한 더 명확한 정보를 제공합니다.
마이그레이션: 기존 대체 부품 파일에서 더 이상 자동 검사를 시작하지 않습니다.
일반: 새로운 바로 가기 키, 자동 화면표시 미세 조정 및 성능 개선.
변환기: glTF, glb 및 USDz 형식이 추가됨. JT 가져오기/내보내기, STEP 및 STL 내보내기의 업데이트.

규정 준수를 위한 지속적인 유도(2D 및 3D 표준)

3D 주석 및 모형 기반 정의
- 데이텀 대상 명령이 일반 주석 패널에 추가되어 불규칙한 표면에 데이텀을 설정할 수 있습니다.
- 데이텀 대상이 스타일에 추가되었습니다.
- 사용자 정의 3DA 데이텀 대상 평면이 추가되었습니다.
- 3D 주석에 문자를 추가할 때 특성을 포함합니다.
- 3D 주석에 문자를 추가할 때 매개변수를 포함합니다.
- Tolerance Advisor는 ASME 2009 및 ISO 2012를 지원합니다.
- CF(연속 피쳐)는 3DA 치수 편집 및 텍스트 형식 대화상자에서 사용할 수 있습니다.
- 사용하기 쉽게 데이텀 참조 프레임과 사용자 DRF 레이블이 미세 조정되었습니다.
- 일반 표면 텍스처 및 표면 프로파일 주석을 주에 포함합니다.
- 여러 면, 모서리 및 꼭지점을 단일 3D 지시선과 연관합니다.
도면 뷰

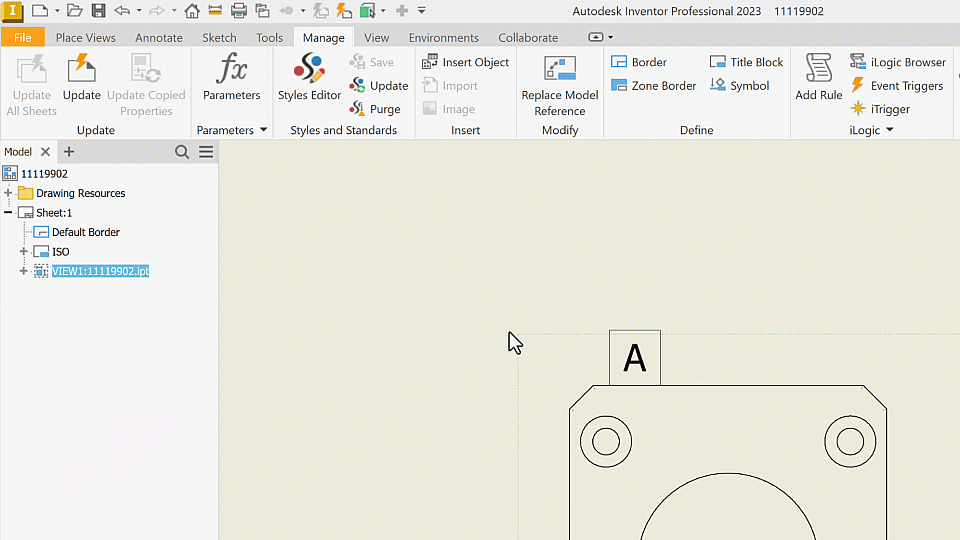

- 상세 특성 편집을 사용하여 상세 뷰 경계 쉐이프를 원형에서 직사각형으로 변경합니다.
- 오버레이 뷰와 연결된 모형 상태를 사용합니다.

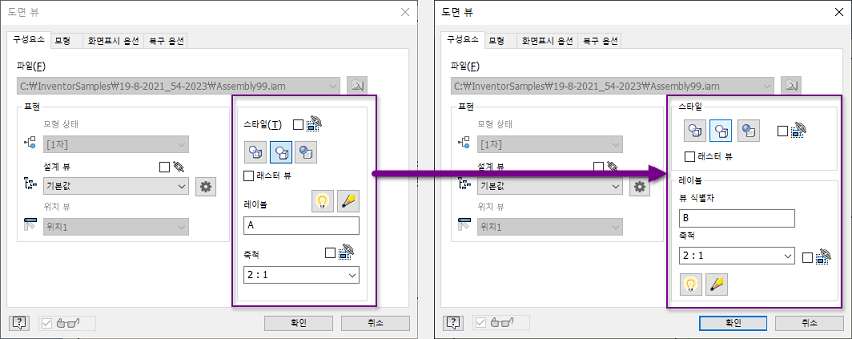

- 도면 뷰 대화상자에는 업데이트된 뷰 레이블 인터페이스가 있습니다.
- 모든 뷰의 모형을 기본 특성 소스로 사용합니다.
- 미리 정의된 시트 형식에서 도면을 작성할 때 기존 시트를 자동으로 제거합니다.
- 문자 편집기에서 치수의 특성 필드에 액세스합니다.
도면 주석
- 표면 텍스처 집합 기호가 추가되었습니다.
- 용접 기호 식별선 및 필드 플래그 방향이 향상되었습니다.
- 새 "필드 플래그 방향" 옵션이 용접 기호 스타일 및 표준 편집기 대화상자에 추가되어 필드 플래그의 방향을 설정할 수 있습니다.
- 지시선 텍스트에 이제 표준 iProperties, 사용자 iProperties 및 부착된 부품의 상위에 속하는 복제 특성을 포함할 수 있습니다.

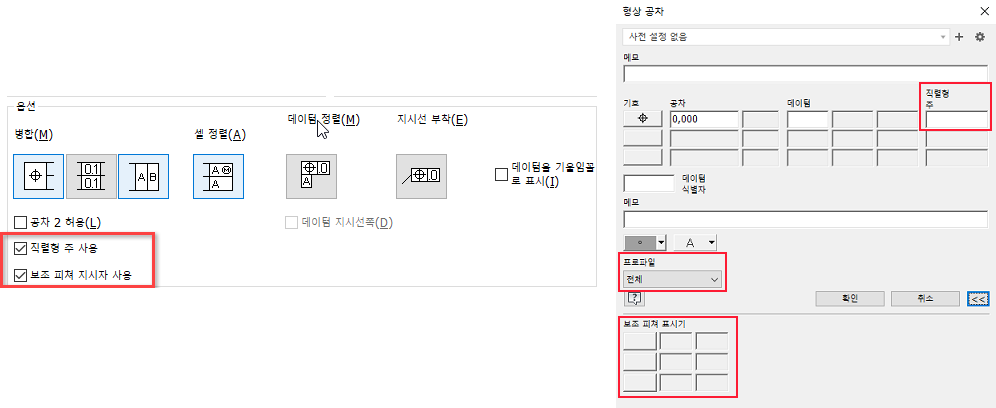

- 형상 공차: 형상 공차의 "전체" 기호입니다. 형상 공차 대화상자의 프로파일 드롭다운 메뉴에서 새로운 "전체" 옵션을 사용합니다.
  형상 공차 대화상자에서 ISO 5458 및 5459 표준에 따라 접두어, 접미어 및 보조 피쳐 표시기를 입력할 수도 있습니다. 먼저 스타일 및 표준 편집기 대화상자에 추가된 새 확인란을 사용하여 옵션을 활성화합니다. 또한 셀을 채울 때 셀이 사용 가능해집니다.

  ISO 5458, ISO 14405-1:2016 및 ISO 1101 표준을 준수하도록 형상 공차 스타일 대화상자에 추가 식별자가 추가되었습니다.
