새로운 튜브 및 파이프 향상 기능에 대해 알아봅니다.
사용자 엘보
이전 버전의 Inventor에서는 45도 또는 90도 엘보만 강체 파이프 런에 추가할 수 있었습니다. 이 릴리즈부터 사용자 지정 각진 엘보를 적용할 수 있습니다.
사용자 엘보가 있는 스타일이 활성화된 경우 루트 대화상자에서 사용자 엘보 옵션을 선택하고 곡선 화살표 조작기를 사용하거나 현재 위치를 기준으로 엘보의 각도를 조정하는 값을 입력합니다.
- 45도 또는 90도로 끌면 루트가 강체 엘보로 채워집니다. 강체 엘보는 표준 부품으로 배치됩니다.
- 45도 또는 90도 이외의 각도로 끌면 루트가 사용자 엘보로 채워집니다. 사용자 엘보가 사용자 부품으로 배치됩니다.
최소 및 최대 각도는 컨텐츠 센터 부품 내의 사용자 각도(CA) 열에서 정의됩니다.
새 사용자 엘보 스타일

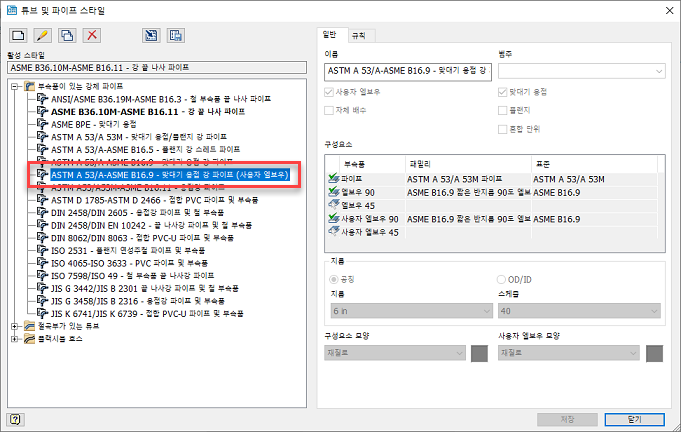

사용자 엘보(사용자 엘보 45, 사용자 각도 90) 사용을 지원하는 새 스타일은 튜브 및 파이프 스타일 대화상자에서 사용할 수 있습니다.

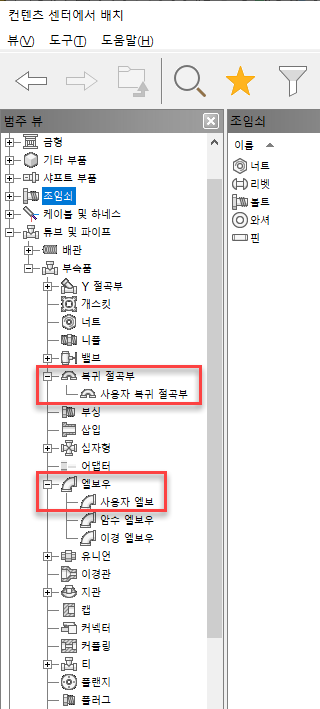

사용자 엘보 라이브러리 옆에는 사용자 복귀 절곡부 라이브러리도 추가됩니다. 두 라이브러리의 부품은 제작 및 게시가 지원됩니다.
자세한 내용은 새 튜브 및 파이프 스타일을 작성하려면을 참고하십시오.
자세한 내용은 튜브 및 파이프 부품을 제작하려면을 참고하십시오.
