그리드 및 수준 작업

그리드 및 수준 표시/숨기기

1. 뷰 탭 > 그리드 및 수준 패널 > 그리드 표시 를 클릭합니다.

그리드 점 식별

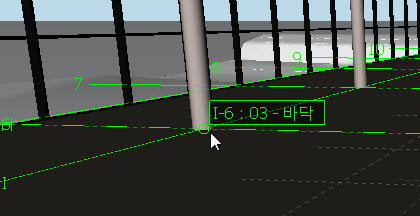

1. 커서를 모형의 그리드 교차점 위로 가져갑니다. 수준의 이름 및/또는 참조가 표시됩니다.



그리드 색상 선택

1. 뷰 탭 > 그리드 및 수준 패널 > 그리드 대화상자 시작 관리자 를 클릭합니다.

2. 그리드 선을 그리는 데 사용할 색상을 선택합니다. 다음 수준 옵션에 대한 색상을 선택할 수 있습니다.

   • 위 수준 - 카메라 위치 바로 위 수준에 그리드 선을 그리는 데 사용할 색상입니다.
   • 아래 수준 - 카메라 위치 바로 아래 수준에 그리드 선을 그리는 데 사용할 색상입니다.
   • 기타 수준 - 다른 수준의 그리드 선을 그리는 데 사용할 색상입니다.
   참고: 표시되는 수준은 선택한 그리드 모드에 따라 다릅니다. 그리드 모드를 참고하십시오.

3. 확인을 클릭합니다.

그리드 레이블에서 문자 크기 변경

1. 뷰 탭 > 그리드 및 수준 패널 > 그리드 도구 시작 관리자 를 클릭합니다.
2. 그리드 레이블의 문자에 사용할 레이블 글꼴 크기(포인트)를 입력합니다.
3. 확인을 클릭합니다.

X-레이 모드 설정/해제

1. 뷰 탭 > 그리드 및 수준 패널 > 그리드 도구 시작 관리자 를 클릭합니다.

2. X-레이 모드를 설정하거나 해제하려면 X-레이 모드 확인란을 클릭합니다.

   참고: X-레이 모드가 꺼져 있으면 객체에 의해 숨겨진 투명 그리드 선이 표시되지 않습니다.

3. 확인을 클릭합니다.
