이중 열 CNC 기계에 대한 시뮬레이터를 구성하는 방법

검사 시뮬레이터를 구성합니다.

PowerInspect의 시뮬레이션 프로그램 탭에서 측정 순서를 시뮬레이션하여 프로브 경로에 문제가 있는지 확인한 후 CNC/DCC 제어 측정 장치에서 프로브를 실행할 수 있습니다. 이중 열 CNC 기계에 대한 측정을 생성할 때 이 탭에는 각 열에 대한 별도의 시뮬레이터가 포함되어 있습니다. 듀얼 시뮬레이터 구성 대화상자를 사용하여 각 기계 열을 확인하는 데 사용할 시뮬레이터를 지정합니다.

1. 도구 탭 > 시뮬레이터 > 이중 열 > 시뮬레이터 구성을 클릭합니다.

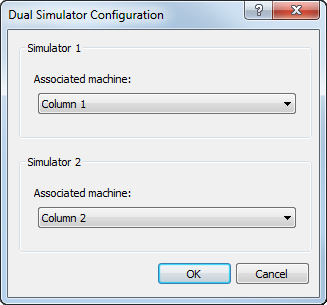

   듀얼 시뮬레이터 구성 대화상자가 표시됩니다.



2. 시뮬레이터 1에 대한 연관된 기계 목록에서 시뮬레이터 1로 표시할 열 이름을 선택합니다.
3. 시뮬레이터 2에 대한 연관된 기계 목록에서 시뮬레이터 2로 표시할 열 이름을 선택합니다.
4. 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.
5. 도구 탭 > 연결 > 연결을 클릭하여 두 열을 측정 장치에 연결합니다.
6. 기계 탭을 선택합니다.
7. 기계 목록에서 열 1을 선택합니다.
8. 프로브 헤드, 프로브 공구 및 프로브 헤드 각도 영역을 사용하여 열에 대한 프로브 어셈블리를 지정합니다.
9. 어셈블리에 지정한 이름이 I++ 서버의 공구 정의와 일치하지 않는 경우 아이콘을 클릭하여 시뮬레이션 공구를 I++ 공구에 매핑합니다.
10. 기계 목록에서 열 2를 선택하고 두 번째 열에 대해 8-10단계를 반복합니다.
