지정된 위치에 기존 데이텀의 복사본을 만들려면 다음을 수행합니다.
- 축정렬 및 데이텀 탭 > 데이텀 패널 > 이동을 클릭합니다.
- 데이텀의 이름을 입력합니다. 이 이름은 측정 순서, 보고서 및 정보 탭, 그리고 다른 항목의 항목을 참조할 때 사용됩니다.
- CAD 뷰에 데이텀을 표시하려면 보이기 확인란을 선택합니다.
- 좌표계 목록에서 데이텀이 보고되는 기준이 되는 좌표계를 선택합니다.
검사하는 동안 좌표계를 지정하려면 <활성화된 축정렬>을 선택합니다. 그런 다음, 측정 탭에서 활성화된 축정렬 목록을 사용하여 축정렬을 지정할 수 있습니다.
- 데이텀을 생성할 방법을 선택합니다.

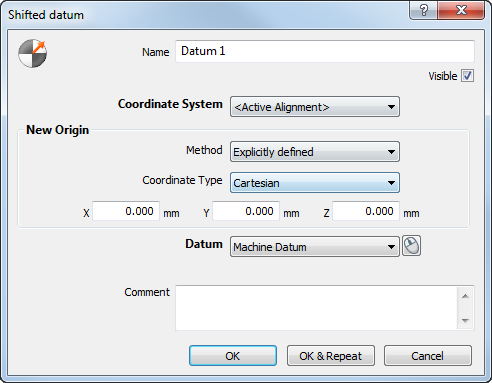

- 지정된 위치에 데이텀을 만들려면 축을 따라 데이텀을 이동할 좌표계를 선택합니다. 방법
목록에서 Explicitly 정의된을 선택한 다음, 선택한 좌표계를 기준으로 이동된 데이텀의 좌표를 입력합니다. 예를 들면 다음과 같습니다.

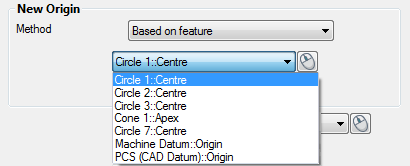

- 지정된 피쳐에 데이텀을 만들려면 방법 목록에서 피쳐 기준을 선택하고 목록에서 피쳐를 선택합니다. 예를 들면 다음과 같습니다.
아이콘을 클릭하여 CAD 뷰에서 마우스를 사용하여 항목을 선택합니다.
- 지정된 위치에 데이텀을 만들려면 축을 따라 데이텀을 이동할 좌표계를 선택합니다. 방법
목록에서 Explicitly 정의된을 선택한 다음, 선택한 좌표계를 기준으로 이동된 데이텀의 좌표를 입력합니다. 예를 들면 다음과 같습니다.
- 데이텀 목록에서 이동하려는 데이텀을 선택합니다.
- 주석 상자에 항목에 대한 추가 정보를 입력합니다.
- 확인을 클릭하여 측정 순서에 항목을 추가합니다.
