PLP(평면, 선, 점) 축정렬을 만드는 방법

PLP 축정렬을 사용하면 노미날 좌표를 알고 있는 평면, 선 및 점을 사용하여 부품을 CAD 모델에 축정렬할 수 있습니다. 축정렬을 측정하기 위해 반드시 형상 항목을 사용하거나 만들어야 하는 것은 아니지만, 사용하는 피쳐가 6 자유도를 모두 잠가야 합니다. 예를 들면 다음과 같습니다.

주: PLP 축정렬은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.

PLP 축정렬을 작성하려면 다음을 수행합니다.

  1. 측정 순서에서 정의 레벨을 선택합니다.

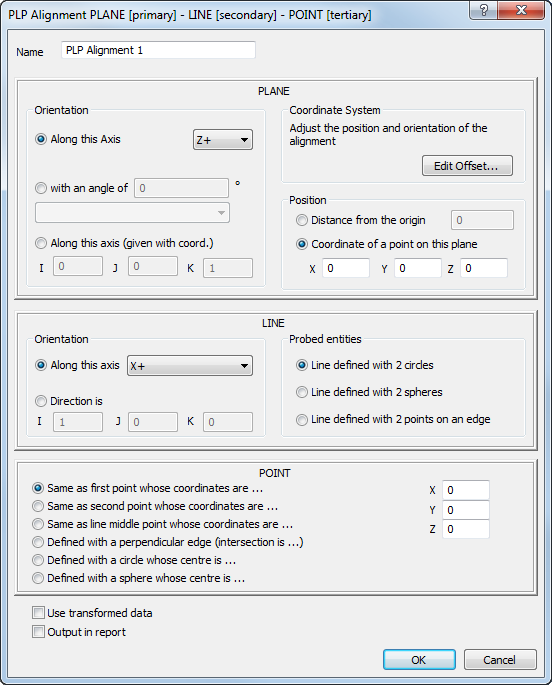

  2. 축정렬 및 데이텀 탭 > 축정렬 패널 > PLP를 클릭합니다. PLP 축정렬 대화상자가 표시됩니다.

  3. 축정렬의 이름을 입력합니다.
  4. 방향을 지정하여 평면의 법선 벡터를 결정합니다. 다음 중에서 선택합니다.
    • 이 축을 따라서 - 목록에서 축을 선택합니다. 예를 들어 CAD 데이텀에서 평면을 프로빙할 방향이 Z+인 경우 이 축을 따라서 상자에서 Z+를 지정합니다. 이 방향은 측정 장치의 부품 방향과는 상관이 없습니다.
    • ~의 각도에 따라서 - 선택한 평면에 대해 비스듬한 평면을 지정합니다. 목록에서 평면 및 회전 축을 선택하고 각도를 입력합니다.
    • 이 축을 따라서(주어진 좌표) - I, J, K 상자에 벡터를 입력합니다.

    각각의 경우에서 평면의 양의 측면은 여유 프로빙 방향과 동일합니다.

  5. 축정렬에 옵셋을 적용하려면 옵셋 편집을 클릭하고 축변환 매트릭스 대화상자에 옵셋을 입력합니다.
  6. 평면의 위치를 지정하여 축변환을 잠급니다. 다음 중에서 선택합니다.
    • 원점으로 거리 - 원점으로부터의 좌표계 거리를 지정합니다. 양의 방향은 평면의 법선 벡터에 의해 결정됩니다.
    • 평면상의 점의 좌표 - 평면에 있는 점의 좌표를 지정합니다.

      이 옵션을 선택하면 평면에서 지정한 좌표를 입력할 필요가 없습니다. 예를 들어 평면의 방향이 X+로 정의된 경우 점의 Y 및 Z 값을 입력하고 X 값은 0으로 둡니다.

  7. 방향 옵션을 선택하여 선의 방향을 지정합니다. 다음 중에서 선택합니다.
    • 이 축을 따라서 - 첫 번째 점에서 두 번째 점으로 선의 방향을 지정합니다.
    • 방향은 - I, J, K 상자에 벡터를 입력합니다.
  8. 측정된 요소 옵션을 선택하여 선을 만드는 방법을 지정합니다. 다음 중에서 선택합니다.
    • 2개의 원으로 정의된 직선 - 프로빙된 두 원의 중심 사이에 선을 작성합니다.
    • 2개의 구로 정의된 직선 - 프로빙된 2개 구의 중심 사이에 선을 작성합니다.
    • 모서리상의 2개 점으로 정의된 직선 - 모서리를 따라 선을 프로빙합니다.
  9. 점을 지정하는 옵션을 선택합니다. 다음 중에서 선택합니다.
    • 직선을 정의한 첫째 포인트 이용(점, 구 또는 원의 중심) - 선의 첫 번째 원(또는 구)의 중심을 사용합니다.
    • 직선을 정의한 둘째 포인트 이용(점, 구 또는 원의 중심) - 선의 두 번째 원(또는 구)의 중심을 사용합니다.
    • 직선을 정의한 첫째 둘째 중심 포인트 이용(점, 구 또는 원의 중심) - 선의 중간점을 사용합니다.
    • 정의된 직선의 수직 모서리로 정의 - 다른 프로빙된 선과 교차하는 선을 사용합니다.
    • 원의 중심을 이용 - 프로빙된 원의 중심을 사용합니다.
    • 구의 중심을 이용 - 프로빙된 구의 중심을 사용합니다.

    다음과 동일 옵션은 측정된 요소 옵션으로 2개의 원으로 정의된 직선 또는 2개의 구로 정의된 직선을 선택한 경우에만 사용할 수 있습니다.

  10. X, Y, Z 상자에 점의 좌표를 입력합니다. 점은 참고 평면에 투영됩니다.

    점이 투영되는 평면의 좌표를 입력할 필요가 없습니다. 예를 들어 평면이 Z+, [0, 0 100]에 정의된 경우 점의 X 및 Y 좌표를 입력하고 Z 좌표는 0으로 둡니다.

  11. 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다. 이렇게 하면 장치 좌표가 CAD 좌표로 변환되어 모든 계산에 공통 참조 시스템이 사용됩니다.

    검사의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란이 영향을 주지 않습니다.

  12. 확인을 클릭하여 대화상자를 닫고 축정렬을 측정합니다.
주: 축정렬에 사용된 피쳐의 상세 정보를 보려면 측정 순서에서 축정렬의 항목을 선택하고 정보 탭을 선택합니다.
