정보 탭에는 현재 측정 내의 측정 순서에서 선택한 항목에 대한 정보가 표시됩니다. 활성 측정 목록에서 <시뮬레이션 측정>을 선택하면프로그램 시뮬레이터의 프로브 데이터베이스에 대한 오류가 이 탭에 표시되고, 마스터 파트를 선택하면 측정 장치의 프로브 데이터베이스에 대한 오류가 이 탭에 표시됩니다.
PowerInspect에서는 다음과 같은 두 가지 프로브 데이터베이스를 사용합니다.
- 검사에 사용할 수 있는 다양한 프로브를 포함하고 있는 시뮬레이터 데이터베이스. 이 데이터베이스를 사용하면 PowerInspect가 측정 장치에 연결되어 있지 않을 때 측정 순서를 작성할 수 있습니다.
- 검사를 수행하는 데 사용되는 측정 장치의 프로브가 포함되어 있는 기계 데이터베이스. 이 데이터베이스는 측정 장치에 연결하고 검사를 실행할 때 사용됩니다.
측정 순서를 완료했으면 각 항목의 정보 탭을 확인하고 프로브 오류를 수정한 후 측정 장치에서 순서를 실행합니다. 먼저 <시뮬레이션 측정>에서 오류를 확인한 다음, 마스터 파트에서 오류를 확인합니다.
시뮬레이션 데이터베이스 오류의 예
다음은 프로그램 시뮬레이터의 프로브 데이터베이스에서 사용할 수 없는 프로브가 항목을 측정하도록 할당된 경우에 발생하는 오류를 보여줍니다.

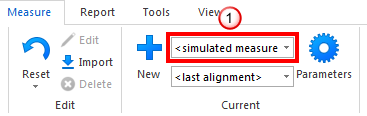

현재 선택한 측정이 표시됩니다. <시뮬레이션 측정>은 오류가 시뮬레이션 프로브 데이터베이스에 적용됨을 나타냅니다.

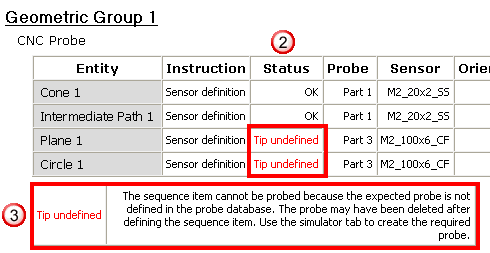

오류가 빨간색으로 표시된 각 항목의 프로브 상태가 나열됩니다.
오류에 대해 설명합니다. 팁 정의되지 않음 오류는 평면 1 및 원 1을 측정하기 위해 할당된 프로브가 PowerInspect의 프로브 데이터베이스에 없다는 것을 나타냅니다.
기계-데이터베이스 오류의 예
다음은 항목을 측정하기 위해 할당된 프로브(또는 프로브 방향)가 측정 장치의 프로브 데이터베이스에 있지만 교정되지 않은 경우에 발생하는 오류를 보여주는 예입니다.

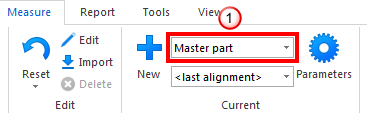

현재 선택한 측정이 표시됩니다. 마스터 파트는 오류가 측정 장치의 프로브 데이터베이스에 적용됨을 나타냅니다.

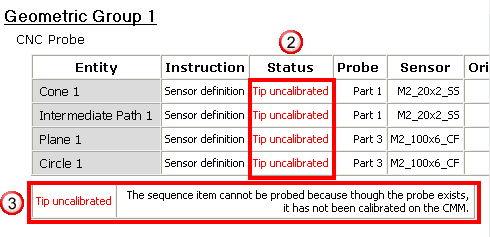

오류가 빨간색으로 표시된 각 항목의 프로브 상태가 나열됩니다.
오류에 대해 설명합니다. 팁 교정되지 않음 오류는 프로브를 사용할 수 있지만 먼저 기계 탭을 사용하여 프로브를 보정해야 함을 나타냅니다.
