CNC 기계의 래크를 관리하는 방법

CNC 검사 중에 사용할 래크를 지정하고 관리합니다.

래크는 측정 장치에 장착되는 유닛이며 프로브 공구 하위 어셈블리를 저장하는 여러 포트를 포함하고 있습니다.

주: 래크에 저장할 수 있는 하위 어셈블리를 만들려면 호환되는 확장 스타일러스 조합에 연결된 TP20 모듈을 사용하여 만들어야 합니다.

래크를 지정하는 방법

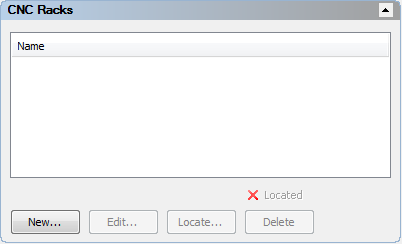

1. CNC 지원 기계 프로토콜 또는 I++ ClientTool 프로토콜을 사용하여 측정 장치에 연결합니다. CNC 래크 영역이 기계 탭에 표시됩니다.



2. 래크를 측정 장치에 장착하고 주 축에 맞춰 정렬합니다.

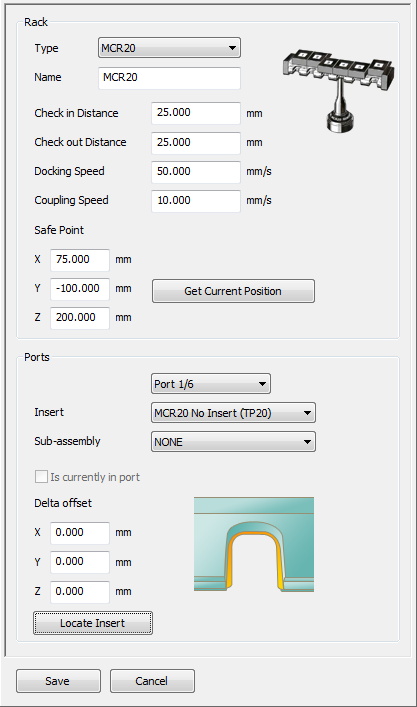

3. 기계 탭의 CNC 래크 영역에서 새로 만들기를 클릭합니다.



4. 래크 영역에서 하위 어셈블리를 저장할 래크의 유형을 선택합니다.
5. 래크의 이름을 입력합니다.
6. 체크 인 거리 상자에서 포트의 고정 점과 체크 인 안전 점 사이의 거리를 입력합니다.
7. 체크 아웃 거리 상자에서 포트의 고정 점과 체크 아웃 안전 점 사이의 거리를 입력합니다.
8. 고정 속도 상자에서 안전 점 과 포트의 체크 인 및 체크 아웃 안전 점 사이의 프로브 공구 속도를 입력합니다.
9. 커플링 속도 상자에서 하위 어셈블리에 연결하거나 연결을 끊을 때 속도를 입력합니다.

래크를 보거나 편집하는 방법

1. 기계 탭의 CNC 래크 영역에서 목록에 있는 래크를 두 번 클릭합니다. 사용자 지정 대화상자가 표시됩니다.
2. 래크를 편집한 다음, 저장을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.

래크를 삭제하는 방법

1. 기계 탭의 CNC 래크 영역에서 목록에 있는 래크를 선택합니다.
2. 삭제를 클릭하여 래크를 제거합니다.
