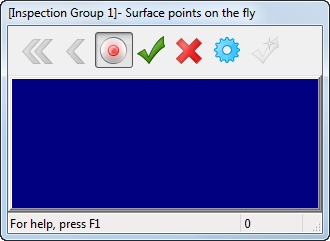

서피스 측정 대화상자는 서피스 측정을 생성할 때 표시됩니다.
주: 실시간 서피스 포인트는 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
이 대화상자에는 다음과 같은 것들이 포함되어 있습니다.
- 툴바 - 측정할 때 측정값을 제어할 수 있습니다.
- 표시 영역 - 노미날에서 측정한 점의 편차를 표시합니다.
툴바의 버튼을 사용하여 서피스 점의 기록을 조정합니다. 다음 중에서 선택합니다.
- 측정된 모든 점을 삭제합니다.
- 마지막으로 프로빙된 점을 삭제합니다.
- 프로빙된 점을 기록하고 그룹에 추가합니다. 점을 저장하지 않고 프로빙하려면 이 버튼을 선택 취소합니다.
- 프로빙된 점을 저장하고 대화상자를 닫습니다.
- 점을 저장하지 않고 대화상자를 닫고 그룹을 생성합니다. 점을 프로빙하려면 나중에 그룹을 재생해야 합니다.
- CNC 기계의 프로빙 파라메터를 변경합니다.
- 필요한 점을 프로빙한 후 측정값을 저장하고 다음 순서 항목을 계속 진행합니다. 측정값을 수동으로 저장하려면 이 버튼을 선택 취소합니다.
주: 이 버튼은 측정 그룹 대화상자에서 자동 측정 적용 확인란을 선택한 경우에만 사용할 수 있습니다.
