실시간 서피스 포인트를 사용하면 점을 무작위로 프로빙한 후 점의 CAD 노미날과 비교하여 서피스를 측정할 수 있습니다.
주: 실시간 서피스 포인트는 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
실시간 서피스 포인트를 프로빙하려면 다음을 수행합니다.
- 실시간 서피스 포인트 그룹을 생성합니다.
- 창 탭 > 서피스 패널 > 실시간 점을 클릭합니다. 실시간 서피스 포인트 대화상자가 표시됩니다.

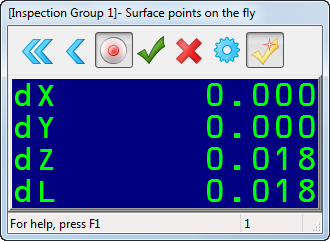

- 측정하려는 서피스의 점을 프로빙합니다. 프로빙된 점의 위치를 나타내는 디스크가 CAD 뷰에 표시됩니다. 노미날과의 편차는 실시간 서피스 포인트 대화상자에 표시됩니다. 예를 들면 다음과 같습니다.
CAD 뷰에 표시되는 디스크의 색상과 실시간 서피스 포인트 대화상자에 표시되는 dL 값은 점이 공차 범위 내에 있는지(녹색), 공차아래에 있는지(파란색) 또는 공차 위에 있는지(노란색) 나타냅니다.
- 3단계를 반복하여 추가 서피스 포인트를 프로빙합니다.
- 서피스 프로빙을 마쳤으면
아이콘을 클릭하여 점을 저장하고 대화상자를 닫습니다.
측정 상세 정보를 보려면 정보 탭을 선택한 다음, 측정 순서에서 측정 그룹을 열고 측정을 선택합니다.
