디지타이즈 커브를 사용하여 부품의 서피스를 가로지르는 커브를 프로빙합니다. 디지타이즈 커브를 사용하여 부품 주위의 단면을 측정하고 리버스 엔지니어링을 위한 부품 그림을 작성합니다.

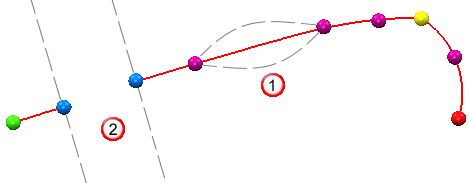

점이 커브에 추가되는 위치는 가장 가까운 세그먼트와의 근접도에 따라 결정됩니다.
새 점의 위치에 따라 다음과 같습니다.
)에 있는 경우 기존 점 사이에 삽입됩니다.
)에 있는 경우 링크 세그먼트는 더 가까운 기존 점과 새 점 사이에 추가되고, 간격 세그먼트는 더 멀리 있는 기존 점과 새 점 사이에 삽입됩니다.
폴리선 옵션은 디지타이즈 커브가 폴리선인지 아니면 스플라인인지 여부를 제어합니다.
디지타이즈 커브가 스플라인인 경우 스플라인 공차는 스플라인 커브가 프로빙된 점의 측정된 위치에서 변할 수 있는 최대 거리를 지정합니다. 값이 클수록 평균 점 경로를 통과하는 곡선이 더 부드러워집니다. 커브는 서피스의 흠을 마스킹하지만, 모든 점에 닿지는 않을 수 있습니다. 값이 작을수록 점을 더 가깝게 따라가는 커브가 생성되고 서피스가 더 정확하게 표현됩니다. 스플라인 공차가 0이면 커브가 모든 프로빙된 점을 통과합니다.

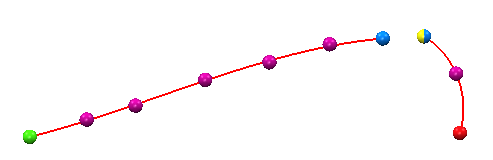

디지타이즈 커브를 프로빙할 때 PowerInspect는 색상을 사용하여 커브에 포함된 각 점의 유형을 나타냅니다. 옵션 대화상자의 색상 > 커브 페이지를 사용하여 커브 색상을 변경할 수 있습니다. 기본적으로 다음과 같습니다.
둘 이상의 범주에 속하는 점은 다중 색상으로 표시됩니다. 예를 들어 간격 점으로도 표시되는 모서리 점은 파란색 및 노란색 구로 표시됩니다.
