SelectedSurface 프로빙 방법을 사용하면 지정된 서피스에 대한 래스터 프로빙 패턴을 생성할 수 있습니다. 서피스 매개변수 대화상자를 사용하여 서피스를 선택하고, 프로브 패턴을 제어하는 파라메터를 지정합니다.
서피스 및 프로빙 파라메터를 지정하려면 다음을 수행합니다.
- 피쳐 탭에서 SelectedSurface 방법을 선택하고 파라메터 버튼(

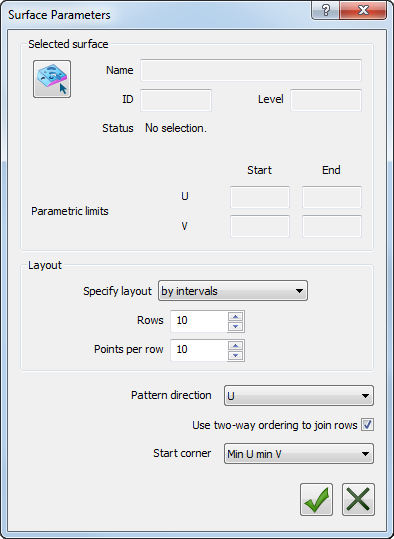

)을 클릭합니다. 서피스 매개변수 대화상자가 표시됩니다.예를 들면 다음과 같습니다.
- 그래픽 방식으로 선택 버튼(

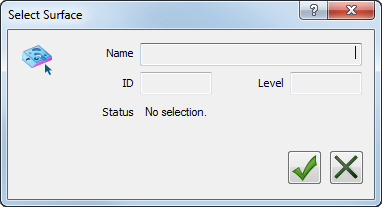

)을 클릭합니다.서피스 선택 대화상자가 표시됩니다.
- CAD 모델에서 검사하려는 서피스를 마우스 왼쪽 버튼으로 클릭합니다. 서피스의 이름, ID, 레벨 및 상태가 표시됩니다.
- 확인 버튼(
)을 클릭하여 서피스를 확인하고 대화상자를 닫습니다. 서피스의 상세 정보 및 파라메트릭 제한이 서피스 매개변수 대화상자에 표시됩니다. - 레이아웃 지정 목록에서 프로브 경로를 생성하는 데 사용할 방법을 선택합니다. 다음 중에서 선택합니다.
- 파라메트릭 단위 기준 - 서피스의 파라메트릭 단위를 사용하여 행 사이의 스텝오버와 점 사이의 피치를 지정합니다.
- 보통 단위 기준 - 서피스의 보통 파라메트릭 단위를 사용하여 행 사이의 스텝오버와 점 사이의 피치를 지정합니다.
- 간격 기준 - 각 행의 최대 행 수와 최대 프로브 점 수를 지정합니다.
- 패턴 방향 목록에서, 프로브 경로에서 각 행의 방향을 선택합니다.
- 행 간에 프로브 경로 방향을 바꾸려면 양방향 정렬을 사용하여 행을 결합합니다. 확인란을 선택합니다. 각 행에 동일한 방향을 사용하려면 이 확인란을 선택 취소합니다.
- 시작 코너 목록에서 프로브 경로가 시작되는 위치를 선택합니다.
- 확인 버튼()을 클릭하여 변경 사항을 저장하고 프로브 경로를 생성합니다.
