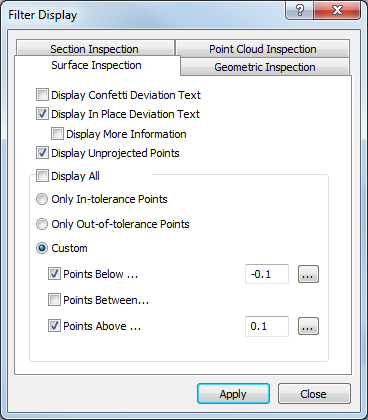

CAD 뷰에서 측정된 서피스 점의 화면표시를 필터링하려면 뷰 탭 > 뷰 옵션 패널 > 필터 디스플레이를 클릭하고 서피스 측정 탭을 선택합니다.
이 탭에는 다음과 같은 설정이 포함되어 있습니다.
- 콘페티 편차 텍스트 표시 - CAD 뷰에 콘페티와 함께 측정 점의 편차를 표시하려면 이 확인란을 선택합니다. 편차 없이 콘페티를 표시하려면 이 확인란을 선택 취소합니다.
콘페티 편차 텍스트 표시 확인란을 선택 취소하면 콘페티가 다음과 같습니다.

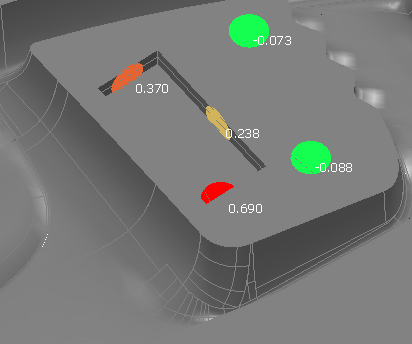

콘페티 편차 텍스트 표시 확인란을 선택하면 콘페티가 다음과 같습니다.
- 정위치 편차 텍스트 표시 - CAD 뷰에 정위치 라벨과 함께 측정 점의 편차를 표시하려면 이 확인란을 선택합니다. 편차 없이 정위치 라벨을 표시하려면 이 확인란을 선택 취소합니다.

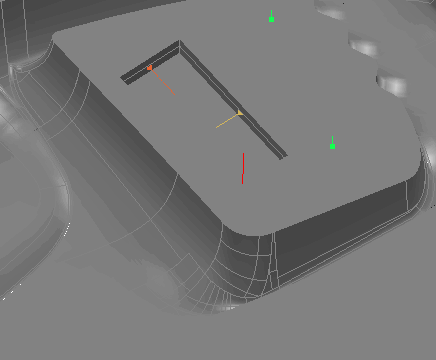

정위치 편차 텍스트 표시 확인란을 선택 취소하면 정위치 라벨이 다음과 같습니다.
정위치 편차 텍스트 표시 확인란을 선택하면 정위치 라벨이 다음과 같습니다.
- 추가 정보 표시 - 정위치 라벨을 선택한 경우 프로빙된 각 점의 이름을 표시하려면 이 확인란을 선택합니다. 이 옵션을 사용하려면 정위치 편차 텍스트 표시 확인란을 선택해야 합니다.

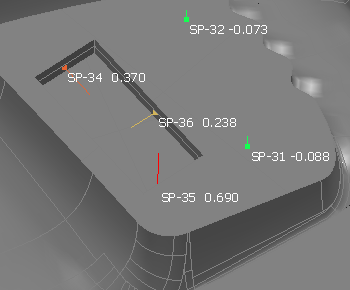

정위치 편차 텍스트 표시 및 추가 정보 표시 확인란을 선택하면 정위치 라벨이 다음과 같습니다.
- 투영되지 않은 점 표시 - 투영되지 않은 점을 표시하려면 이 확인란을 선택합니다.
- 모두 표시 - 모든 서피스 측정 점을 표시하려면 이 확인란을 선택합니다. 표시되는 점을 제한하려면 이 확인란을 선택 취소하고 다음 중에 선택합니다.
- 공차 범위 내 점만 - 공차 내에 있는 점만 표시합니다.
- 공차 범위 외 점만 - 공차를 벗어난 점만 표시합니다.
- 사용자 - 표시할 점의 하한과 상한을 지정합니다. 지정된 하한 공차보다 아래에 있는 점을 표시하려면 아래 점 확인란을 선택하고, 지정된 상한 공차보다 위에 있는 점을 표시하려면 위 점 확인란을 선택하고, 지정된 상한 공차와 하한 공차 사이에 있는 점을 표시하려면 사이 점 확인란을 선택합니다.
측정 그룹의 공차를 화면표시 제한의 기준으로 사용하려면 측정 순서에서 그룹을 선택한 다음,
아이콘을 클릭합니다.
적용을 클릭하여 CAD 뷰에 변경 사항을 표시합니다.
