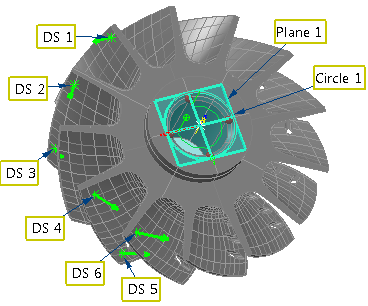

형상 아이템이 있는 파트의 일부 축만 잠글 수 있는 경우, 형상 아이템과 가이드 측정 포인트를 혼합해서 사용하여 RPS 축정렬을 생성할 수 있습니다. 형상 아이템은 선택한 축을 잠그는 데 사용되며, 포인트는 나머지 구속조건을 생성하는 데 사용됩니다. 다음 예에서는 임펠러 블레이드 주위에 배치된 원과 측정 포인트를 사용하여 RPS 축정렬을 생성하는 방법을 보여줍니다.
서피스 측정 포인트를 사용하여 RPS 축정렬을 생성하려면
- 축정렬에 필요한 형상 피쳐를 생성합니다.
- 가이드 서피스 포인트를 포함하는 서피스 측정 그룹을 생성합니다.주: 가이드 서피스 포인트는 CNC 및 수동 기계에 대한 측정을 생성하는 경우에만 사용할 수 있습니다.
- 홈탭 > 생성 패널 > 축정렬 > RPS 축정렬을 클릭하여 RPS 축정렬 정의 대화상자를 표시하고 축정렬의 이름을 입력합니다.

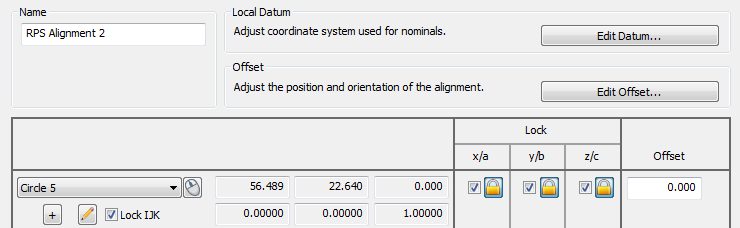

- 축정렬에 사용할 형상 아이템을 선택합니다. 다음 예에서는 전체 피쳐가 사용되고 IJK 잠금이 선택되어 있으므로 3개의 변환 축과 2개의 회전 축이 원 1에 의해 잠깁니다.

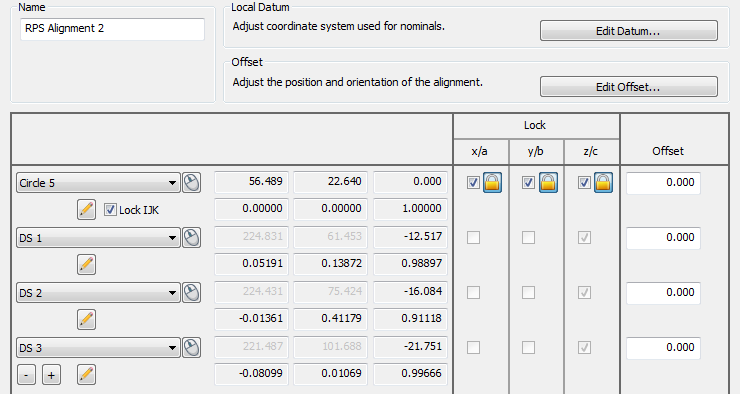

- 축정렬에 사용할 측정 포인트를 선택합니다. 예를 들면 다음과 같습니다.
잠금 열에는 각 포인트의 법선이 표시됩니다.
- 사용할 모든 측정 포인트를 추가했으면 확인을 클릭하여 대화상자를 닫고 축정렬을 생성합니다.
- 피쳐를 측정합니다. PowerInspect는 축정렬을 최적화하여 베스트 핏을 생성하고 RPS 축정렬 정의 대화상자와 정보 및 보고서 탭에서 측정의 표준 편차를 보고합니다.
