측정 포인트를 파트에 정확하게 배치하려면 가이드 서피스 포인트를 사용합니다. 서피스에서 필수 위치를 측정하려는 경우 또는 여러 측정에서 반복성을 보장하려는 경우에 사용합니다.
주: 가이드 서피스 포인트는 CNC 및 수동 기계에 대한 측정을 생성하는 경우에만 사용할 수 있습니다.
가이드 서피스 포인트를 생성하려면
- 가이드 서피스 포인트 그룹을 엽니다.

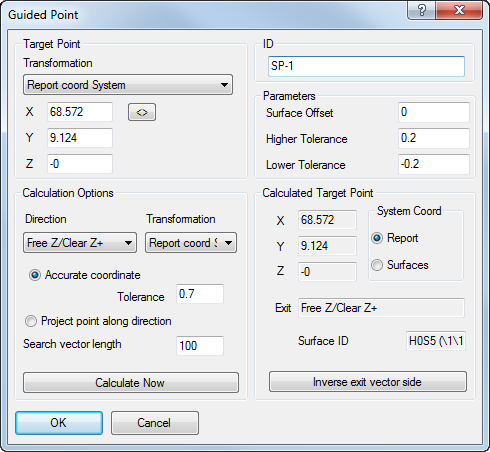

- 창 탭 > 서피스 패널 > 가이드 포인트를 클릭합니다.
- ID 상자에 포인트의 이름을 입력합니다.
옵션 대화상자에서 서피스 측정된 포인트가 계산된 원본서피스 각각의 이름으로 고정하여 재배열 확인란을 선택하면 포인트가 투영된 서피스를 따라 포인트 이름이 자동으로 지정되며, 사용자가 ID를 변경할 수 없습니다.
- 파트 서피스의 두께를 보정하려면 서피스 옵셋 값을 입력합니다.
옵셋 값은 압착물의 두께(일반적으로 양수 값) 또는 전극의 스파크 간격(일반적으로 음수 값)을 보정하는 데 사용할 수 있습니다. 옵셋은 프로빙된 점에서 서피스에 수직으로 적용되며, 양수 값은 프로브 방향입니다.
측정 그룹: 가이드 서피스 포인트 대화상자에서 그룹의 모든 포인트에 옵셋 값을 적용할 수 있습니다.
- 상한공차 및 하한공차 상자에 포인트가 공차 내에 있는 노미날 서피스로부터의 최대 거리를 입력합니다.
- 타겟 포인트 변환 리스트에서 포인트 위치를 입력할 좌표계를 선택합니다. 다음 중에서 선택합니다.
- 보고서 좌표 시스템 — CAD 데이텀을 기준으로 좌표를 지정합니다.
- 서피스 좌표 시스템 — 기계 데이텀을 기준으로 좌표를 지정합니다.
- X, Y, Z 상자에 포인트에 대한 노미날 좌표를 두 개 또는 세 개 입력합니다.
좌표를 대체 좌표계로 변환하려면
을 클릭합니다. - 포인트에 대해 세 개의 좌표를 지정한 경우 다음과 같이 수행합니다.
- 정확한 좌표를 선택합니다.
- 공차 상자에 포인트가 노미날과 달라질 수 있는 최대 거리를 입력합니다. 노미날로부터 이 거리를 초과하는 포인트는 생성되지 않습니다.
- 포인트에 대해 두 개의 좌표를 지정한 경우 다음과 같이 수행합니다.
- 선택된 방향으로 포인트 투영을 선택합니다.
- 벡터 방향 찾기 길이 상자에 지정되지 않은 좌표의 축을 따라 포인트를 모델에 투영할 수 있는 최대 거리를 입력합니다. 노미날로부터 이 거리를 초과하는 포인트는 생성되지 않습니다.
- 방향 리스트에서 포인트를 프로빙할 방향을 선택합니다.
- 계산 옵션 변환 리스트에서 포인트의 계산된 위치에 대한 좌표계를 선택합니다. 다음 중에서 선택합니다.
- 보고서 좌표 시스템 — CAD 데이텀을 기준으로 좌표를 계산합니다.
- 서피스 좌표 시스템 — 기계 데이텀을 기준으로 좌표를 계산합니다.
- 지금 계산을 클릭하여 좌표가 서피스에 있는지 확인하고 모델에 포인트를 투영합니다. 포인트가 유효한 경우 다음과 같습니다.
- 계산된 타겟 포인트 영역에 포인트의 노미날 위치가 표시됩니다. 위치가 표시되는 좌표계를 선택하려면 시스템 좌표 옵션을 선택합니다.
- Exit 상자에 선택된 시스템 좌표를 기준으로 프로브의 여유 방향이 표시됩니다. 방향을 반전하려면 프로브 벡터방향 바꾸기(+/-) 버튼을 클릭합니다.
- 서피스 ID 상자에 포인트가 투영되는 서피스의 이름이 표시됩니다.
- 확인을 클릭하여 포인트를 저장하고 대화상자를 닫습니다.
가이드 서피스 포인트를 재생하면 프로브를 정확하게 배치할 수 있도록 CAD 뷰에 타겟이 표시됩니다. PowerInspect는 모델에서 가장 가까운 위치를 식별하고 이를 사용하여 노미날 위치를 리셋합니다. 그런 다음, 업데이트된 노미날을 사용하여 측정된 포인트의 편차를 계산합니다.
주: 또한 다이나믹 포인트에서 가이드 서피스 포인트를 생성한 다음, 이 대화상자를 사용하여 포인트 위치를 조정할 수도 있습니다.
