델타 이동 축정렬을 생성하려면

선택한 두 축정렬 또는 베스트 핏 사이에서 수행되는 이동 및 회전의 차이를 측정하려면 델타 이동 아이템을 사용합니다.

델타 이동 아이템을 생성하려면

1. 측정 순서에서 정의 레벨을 선택합니다.
2. 축정렬 및 데이텀 탭 > 특수 패널 > 축정렬 델타 변환을 클릭합니다.
3. 아이템의 이름을 입력합니다.
4. 아이템을 보고서에 출력하려면 보고서에 포함 확인란을 선택합니다.
5. 로컬 좌표계 리스트에서 델타 이동을 보고할 좌표계를 선택합니다.
6. 참조 축정렬 1 리스트에서 델타 이동을 계산할 축정렬을 선택합니다.
7. 참조 축정렬 2 리스트에서 델타 이동을 계산할 기준이 되는 축정렬을 선택합니다.
8. PowerMill에서 델타 변환을 워크플랜으로 내보내려면 PowerMill을 엽니다.
9. 델타 이동을 내보내려면 다음을 클릭합니다.

   — NC 프로그램 대화상자를 사용하여 델타 이동을 NC 코드로 내보냅니다.

   — 델타 이동을 PowerMill에 워크플랜으로 내보냅니다.

   PowerMill로 이동을 내보낼 때 워크플랜이 있고 활성 상태인 경우, PowerMill의 활성 워크플랜을 기준으로 델타 변환이 생성됩니다. 활성 워크플랜이 없으면 새 워크플랜이 생성되고 표준 좌표계를 기준으로 델타 이동이 생성됩니다. 이동에 대한 세부사항이 포함된 정보 대화상자가 표시됩니다.

   — 델타 이동을 IGES 파일(.igs, .iges) 또는 매트릭스 파일(.mat)로 내보냅니다.

10. 주석 상자에 아이템에 대한 추가 정보를 입력합니다.

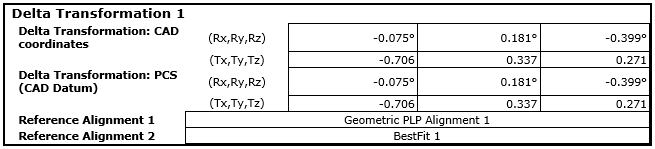

11. 확인을 클릭하여 대화상자를 닫고 아이템을 측정 순서에 추가합니다. 이 정보는 정보 및 보고서 탭에 다음과 같이 표시됩니다.
