평면, 직선 및 포인트 아이템을 사용하여 데이텀을 지정하려면 피쳐에서의 데이텀 아이템을 사용합니다.

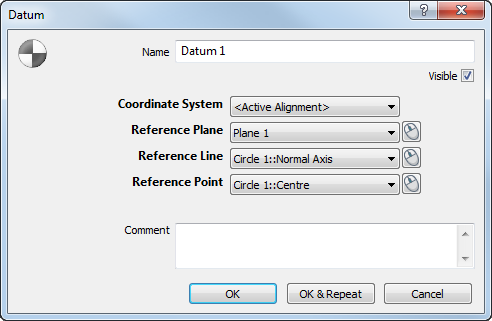

데이텀을 생성하려면
- 축정렬 및 데이텀 탭 > 데이텀 패널 > 피쳐로부터를 클릭합니다.
- 아이템의 이름을 입력합니다. 이름은 측정 순서, 보고서 및 정보 탭에서 사용되며, 아이템을 다른 아이템에서 참조할 때도 사용됩니다.
- CAD 뷰에 데이텀을 표시하려면 보이기 확인란을 선택합니다.
- 좌표계 리스트에서 데이텀을 보고하는 기준이 되는 좌표계를 선택합니다.
검사하는 동안 좌표계를 지정하려면 <활성화된 축정렬>을 선택합니다. 그런 다음, 측정 탭의 활성화된 축정렬 리스트를 사용하여 축정렬을 지정할 수 있습니다.
- 참고 평면 리스트에서 아이템을 선택하여 데이텀의 Z = 0 평면을 지정합니다.
- 참고 직선 리스트에서 아이템을 선택하여 데이텀의 X 축을 지정합니다. 축이 참고 평면에 없으면 직선이 해당 참고 평면 위에 투영됩니다.
- 참고 포인트 리스트에서 아이템을 선택하여 새 데이텀의 원점을 지정합니다. 포인트가 참고 평면에 없으면 포인트가 해당 참고 평면 위에 투영됩니다.
을 클릭하고 마우스를 사용하여 CAD 뷰에서 아이템을 선택합니다.
- 주석 상자에 항목에 대한 추가 정보를 입력합니다.
- 확인을 클릭하여 대화상자를 닫고 아이템을 측정 순서에 추가합니다.
