선택한 점군 데이터의 포인트 밀도를 줄이려면 점군 데이터 탭 > 편집 패널 > 필터를 클릭합니다.
주: 필터 옵션은 CNC 및 수동 기계에 대한 측정을 생성하는 경우에만 사용할 수 있습니다.
점군 데이터를 필터링하려면
- 측정 순서에서 점군 데이터 아이템을 선택합니다.
- 점군 데이터를 투영합니다.

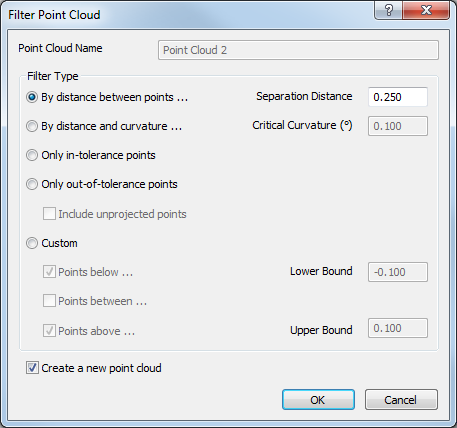

- 점군 데이터 탭 > 편집 패널 > 필터를 클릭합니다. 점군 데이터 필터링 대화상자가 표시됩니다.
- 필터 타입을 선택하여 밀도를 줄이는 방법을 지정합니다. 다음 중에서 선택합니다.
- 점 사이의 거리 기준 — 거리를 기준으로 포인트를 필터링합니다. PowerInspect가 점군 데이터의 각 연속 포인트에 대해 포인트 사이의 지정된 분리 거리 내에 있는 모든 포인트를 삭제합니다. 포인트 밀도를 줄이려면 최소 거리 값을 증가시킵니다.
- 거리 및 곡률 기준 — 곡률을 기준으로 포인트를 필터링한 다음, 거리를 기준으로 필터링합니다. 점군 데이터의 각 연속 포인트에서 포인트에 대한 각도가 지정된 핵심 곡률을 초과하는 경우 PowerInspect는 지정된 분리 거리 내의 모든 포인트를 삭제합니다. 포인트 밀도를 줄이려면 최소 각도 및 최소 거리 값을 증가시킵니다. 이 옵션을 사용하여 필터링된 점군 데이터는 다른 옵션을 사용하여 필터링한 경우보다 느리게 표시됩니다.
- 공차 범위 내 점만 — 공차 내에 있는 포인트를 표시합니다.
- 공차를 벗어난 점만 — 공차를 벗어난 점을 표시합니다. CAD 모델에 투영되지 않은 포인트도 표시하려면 투영되지 않은 점 포함 확인란을 선택합니다.
- 사용자 — 표시할 포인트의 하한과 상한 공차를 지정합니다. 지정된 하한 경계 아래의 포인트를 표시하려면 아래 점을 선택하고, 지정된 상한 경계 위의 포인트를 표시하려면 위 점을 선택합니다. 또한 하한 경계와 상환 경계 한도 사이의 포인트를 표시하려면 사이 점을 선택합니다.
- 원래 점군 데이터를 유지하고 필터링된 점군 데이터를 새 아이템으로 저장하려면 새 점군 데이터 생성 확인란을 선택합니다.
- 확인을 클릭하여 점군 데이터를 필터링합니다. 프로세스가 완료되면 남은 포인트의 필터 유형 및 개수가 결과 점군 데이터의 이름에 포함됩니다.
팁: 또한 실시간 점군 데이터를 생성할 때 포인트 밀도를 지정할 수도 있습니다.
