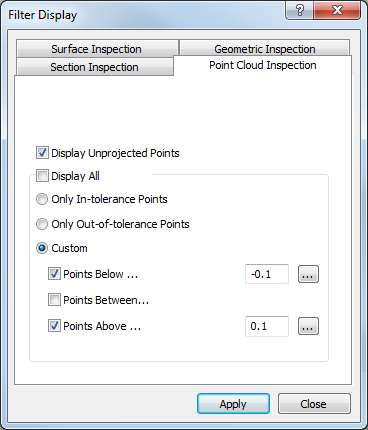

CAD 뷰에서 측정된 점군 데이터 포인트에 대한 표시를 필터링하려면 보기 탭 > 뷰 옵션 패널 > 필터 디스플레이를 클릭하고 점군 데이터 측정 탭을 선택합니다.
이 탭에는 다음과 같은 설정이 포함되어 있습니다.
투영되지 않은 점 표시 — 투영되지 않은 포인트를 표시하려면 이 확인란을 선택합니다.
모두 보이기 — 모든 점군 데이터 포인트를 표시하려면 이 확인란을 선택합니다.
표시되는 포인트를 제한하려면 이 확인란을 선택 취소하고 다음을 선택합니다.
- 공차 범위 내 점만 — 공차 내에 있는 포인트를 표시합니다.
- 공차를 벗어난 점만 — 공차를 벗어난 점을 표시합니다.
- 사용자 — 표시할 포인트의 하한과 상한을 지정합니다. 지정된 하한 공차 아래의 포인트를 표시하려면 아래 점 확인란을 선택하고, 지정된 상한 공차 위의 포인트를 표시하려면 위 점 확인란을 선택합니다. 지정된 상한 및 하한 공차 사이의 포인트를 표시하려면 포인트와 포인트 사이 확인란을 선택합니다.
적용을 클릭하여 CAD 뷰에 변경 사항을 표시합니다.
주: 이러한 설정은 점군 데이터 필터링 대화상자를 사용하여 필터링된 아이템을 제외한 모든 점군 데이터 아이템에 적용됩니다.
