밸브 작동기의 높이 및 폭은 다른 값을 보고하여 부품의 실제 3D 모형 형상에 영향을 주지 않도록 카탈로그 편집기에서 조정할 수 있습니다.
- 카탈로그 편집기의 공통 필터 섹션에서 밸브 작동기를 선택한 다음 파이프 구성요소 크기 편집 섹션에서 크기 탭을 선택합니다.

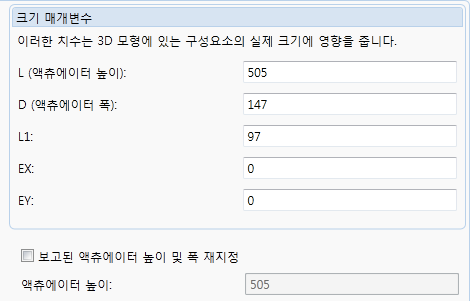

- 크기 매개변수 섹션에서 작동기 높이 또는 작동기 폭을 변경하면 아래쪽 섹션에 있는 해당 값도 변경됩니다.
- 부품의 실제 3D 형상에 영향을 주지 않고 보고에 더 잘 맞게 보고된 매개변수를 변경하려면 보고된 작동기 높이 및 폭 재지정을 선택하고, 필요한 값을 입력합니다.
