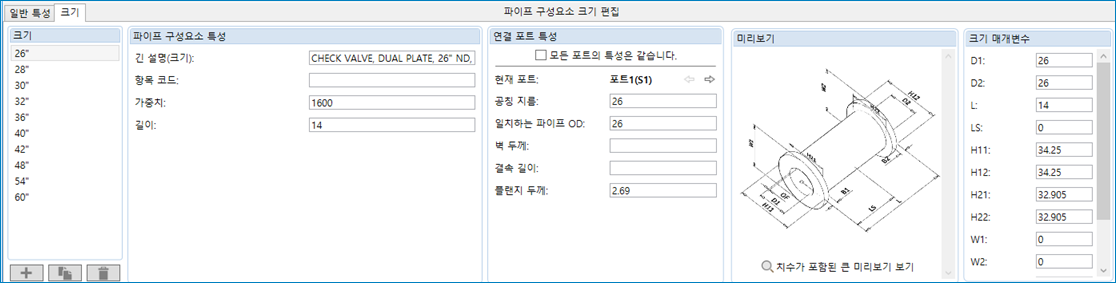

구성요소 크기 특성을 설정합니다.
크기
구성요소의 크기를 표시합니다.
- 크기 추가
- 리스트에 새 축척을 추가합니다. 새 크기는 크기 리스트에 정의되지 않음으로 나열됩니다. 크기를 설정하기 위해 추가한 후 공칭 지름을 지정할 수 있습니다.
- 중복 크기
- 크기 리스트에서 선택한 크기의 특성 및 치수를 복사합니다. 새 크기는 고유한 공칭 지름이 지정될 때까지 정의되지 않음으로 나열됩니다.
- 크기 제거
- 리스트에서 크기를 제거합니다.
파이프 구성요소 특성
특정 크기에 고유한 특성을 설정합니다.
연결 포트 특성
부품이 파이프 또는 파이프 구성요소에 연결되는 방식을 정의하는 값을 설정합니다.
크기 매개변수
구성요소 치수를 표시합니다. 이러한 값은 포트 특성에 자동으로 링크되지 않습니다.
크기 상자 위에 마우스를 놓으면 매개변수 값에 대한 중요한 정보가 표시됩니다. 일부 매개변수를 사용하여 0과 같은 특수한 값을 입력해 칼라를 그릴 기본값 또는 플래그를 지정할 수 있습니다.
사용자 형상 가져오기
구성요소 크기에 사용할 블록을 지정합니다. 이 버튼은 블록 기반 구성요소에 대해서만 표시됩니다.
주: 블록 기반 구성요소를 처음 저장하면 부품 패밀리에 대한 DWG 파일이 작성됩니다. 이 도면은 각 부품 크기의 블록을 포함하며, CPak Common의 카탈로그 폴더(예: C:\AutoCAD Plant 3D 2024 Content\ CPak Common\sample_catalog)에 저장됩니다. 저장에 성공하면 카탈로그 편집기 - 크기 탭에 표시된 블록 이름이 부품 크기 ID와 일치하도록 변경됩니다.
블록 기반 구성요소
- 모형 선택
- 블록 정의 선택 대화상자를 표시합니다. 도면에서 블록을 지정합니다. 포트 위치를 지정하려면 PLANTPARTCONVERT를 사용하여 블록을 변환해야 합니다.
