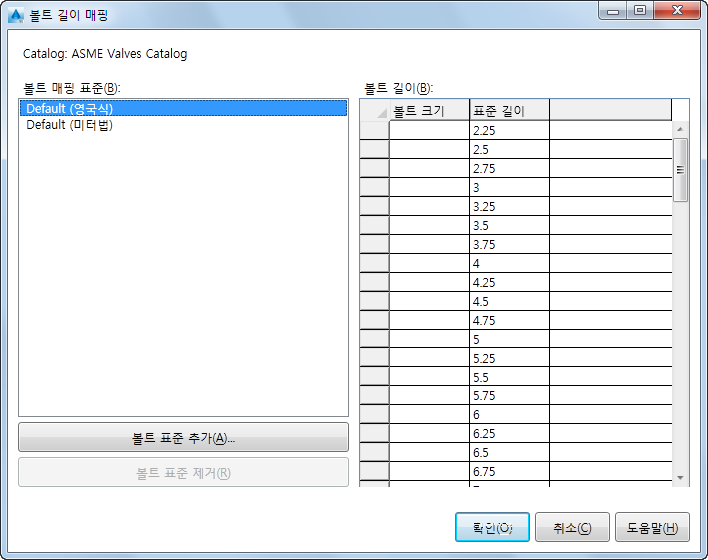

카탈로그에서 볼트 길이 범위 및 증분을 설정합니다.
특정 볼트 크기에 대한 볼트 길이 범위 및 증분을 설정할 수 있습니다. 설정은 명명된 표준으로 저장됩니다. 기본(이름 없는) 범위 및 증분을 설정할 수도 있습니다.
볼트 세트에는 여기에 나열된 이름과 일치하도록 설정할 수 있는 bolt-compatible-standard 특성이 있습니다.
주: 볼트 세트에는 BoltCompatibleStandard 특성이 있지만 다른 구성요소 유형에는 없습니다. 볼트 세트는 특성(예: 공칭 지름, 압력 클래스, 면) 및 부품 사용 우선순위를 일치시켜 플랜지 연결의 다른 부품과 동일한 기준으로 사양에서 선택됩니다. 볼트 세트 부품 카탈로그의 길이 맵은 최종 볼트 길이를 지정하는 데 참조됩니다. 최종 볼트 길이는 계산된 볼트 길이보다 길거나 동일한 증분입니다.
- 카탈로그
-
볼트 길이 매핑이 저장되는 카탈로그의 이름을 지정합니다.
- 볼트 매핑 표준
-
볼트 매핑 표준 이름 및 단위를 지정합니다.
- 볼트 길이
-
볼트 크기 및 길이를 수정합니다. Del 키를 눌러 행을 제거할 수 있습니다. 맨 아래 행에서 새 볼트 크기 및 길이를 지정할 수 있습니다(새 행 추가).
주: 여러 행을 추가하려면 볼트 표준 추가 대화상자를 사용하여 기존 이름을 지정합니다. - 볼트 표준 추가
-
볼트 표준 추가 대화상자를 표시합니다.
- 볼트 표준 제거
- 명명된 표준을 제거합니다. 기본 표준은 제거할 수 없습니다.
